Vektor-Netzwerkanalysator Nano VNA-H4 V4.3 10 kHz–1,5 GHz, 4" Touchscreen, 1950 mAh Batterie, Schwarz, Antennenanalysator und Tuner

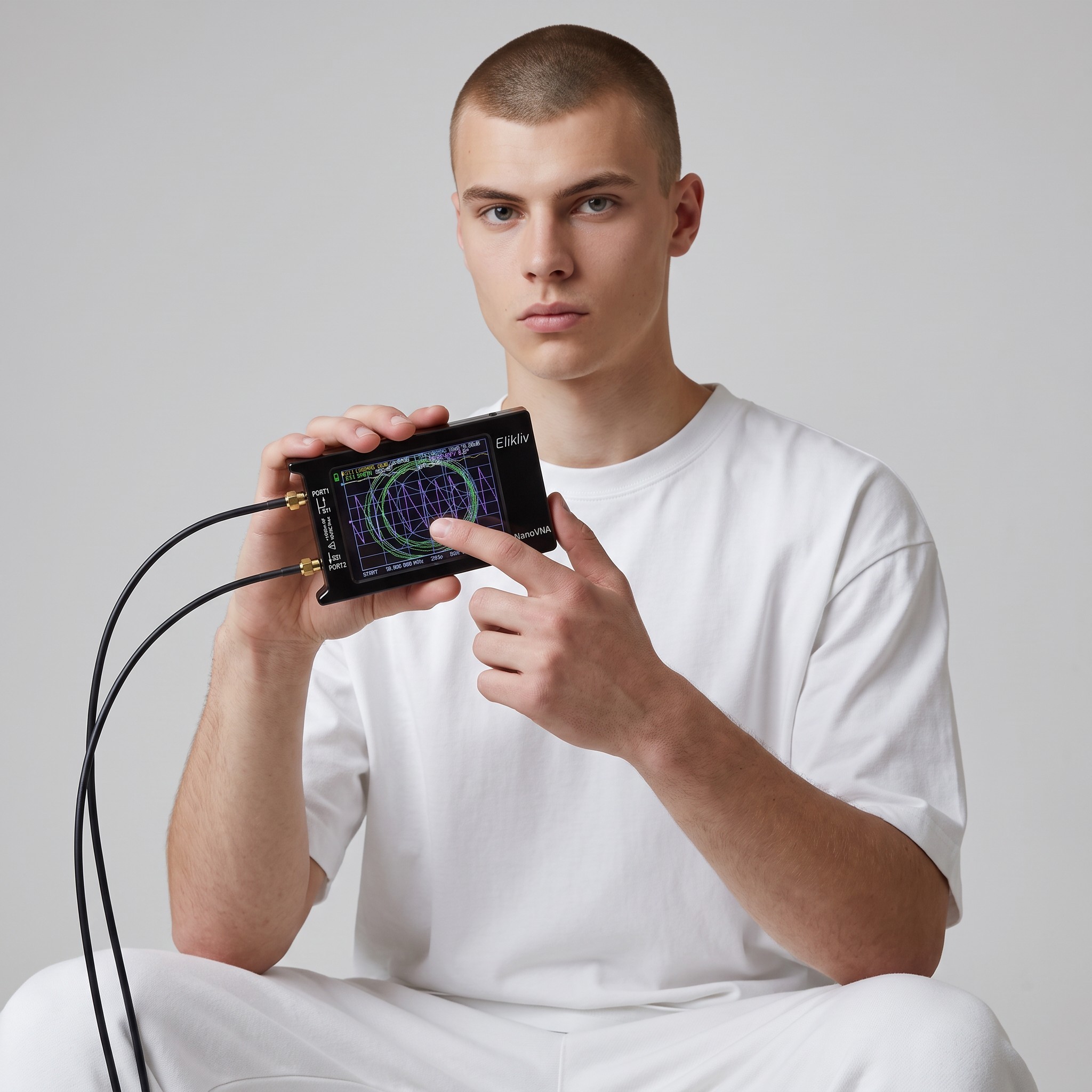

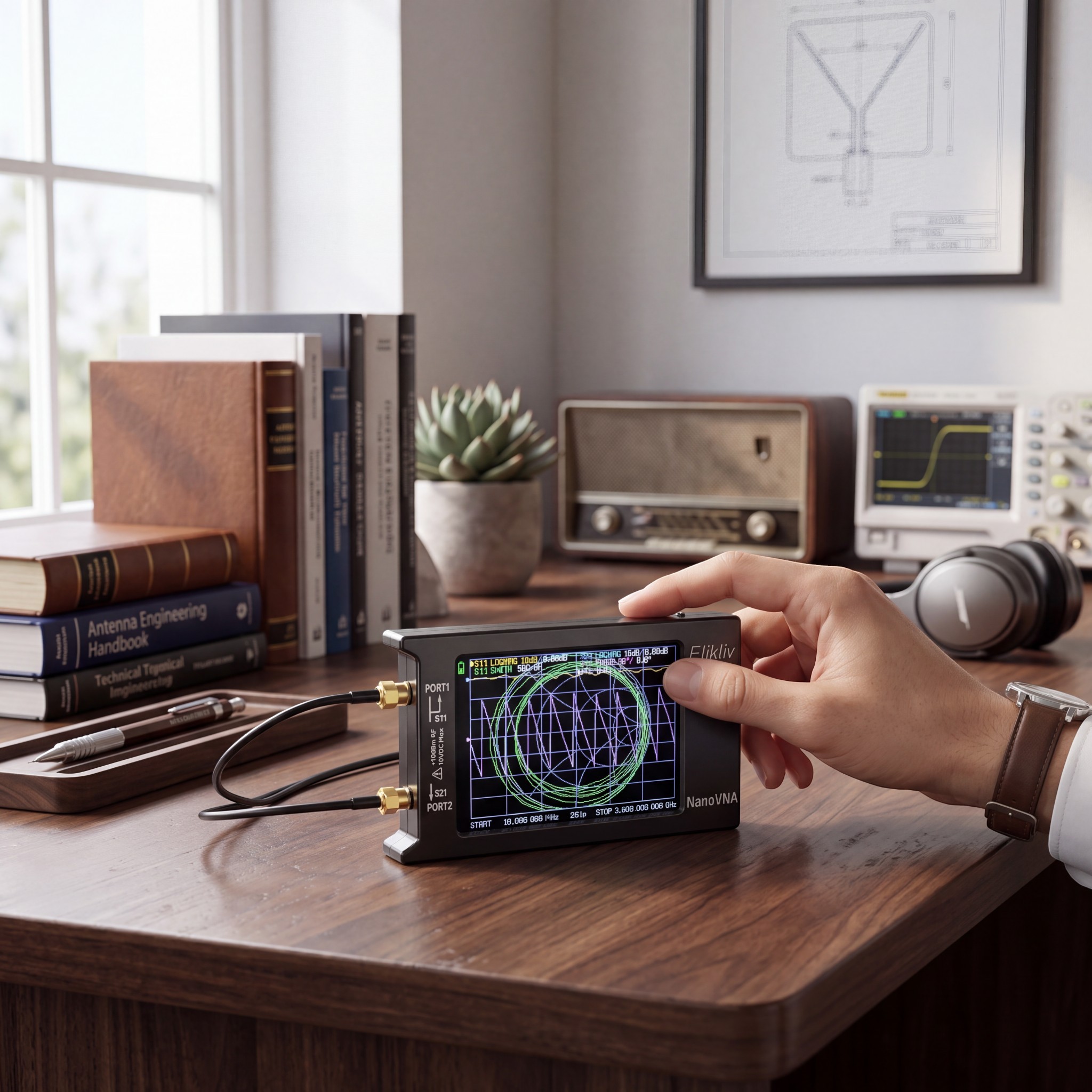

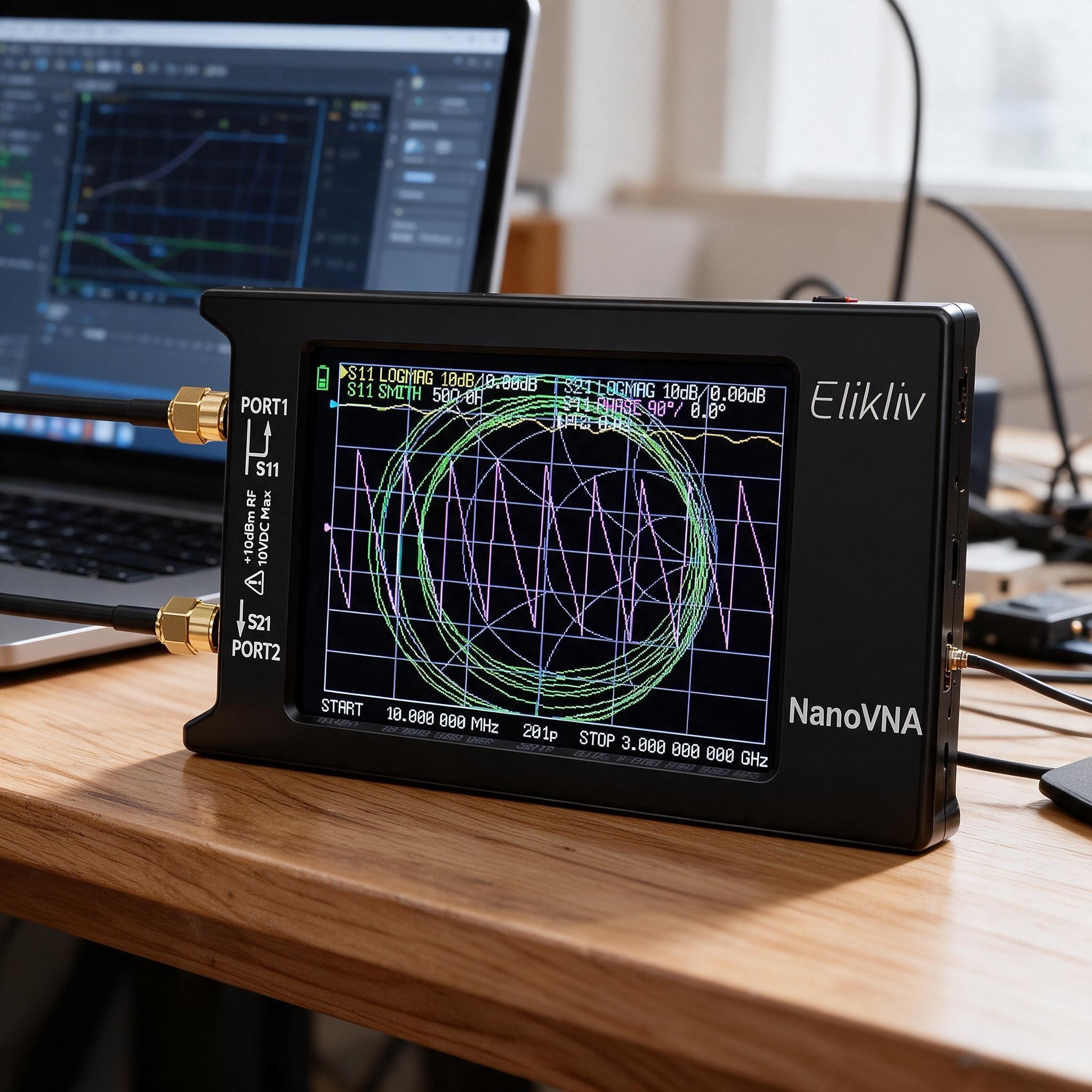

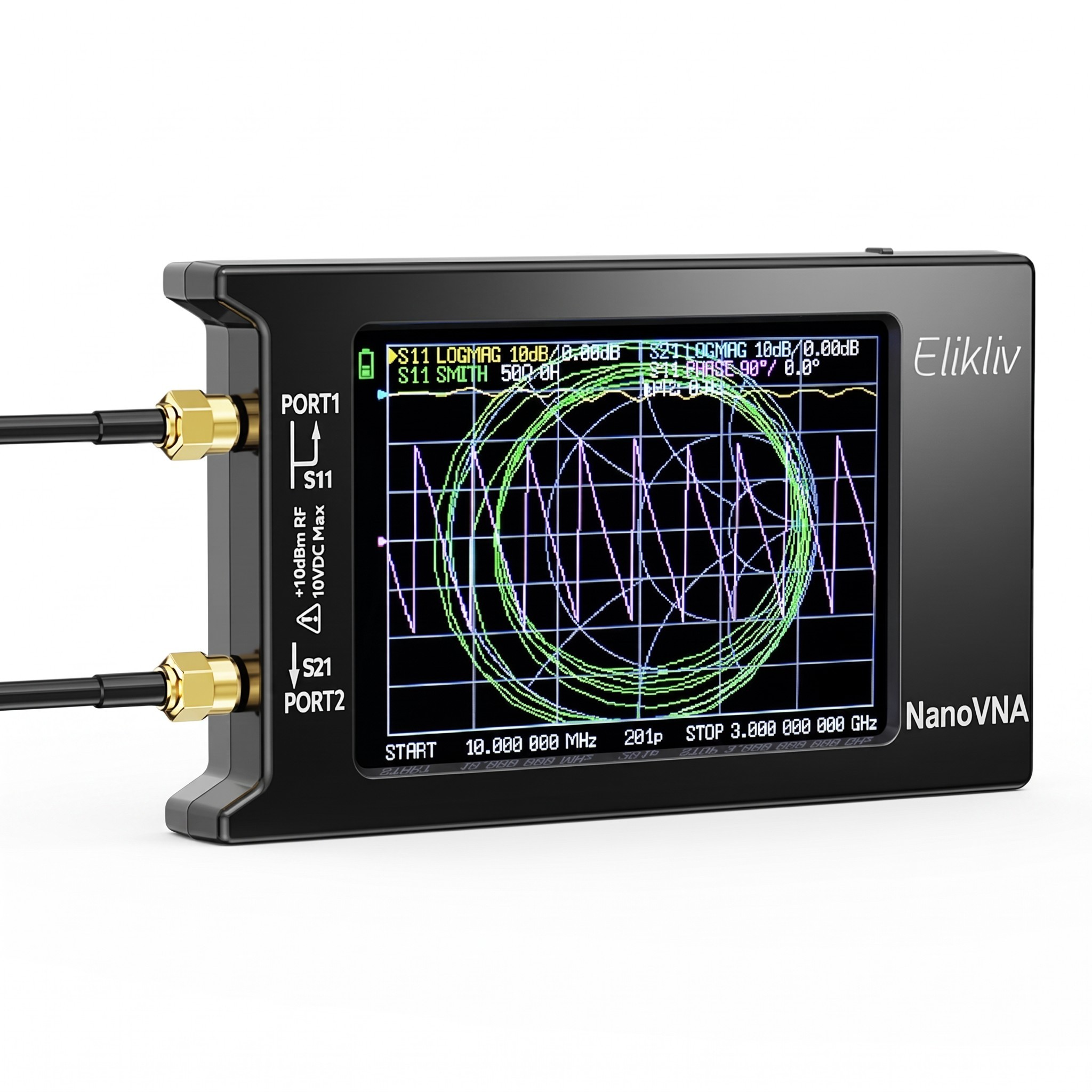

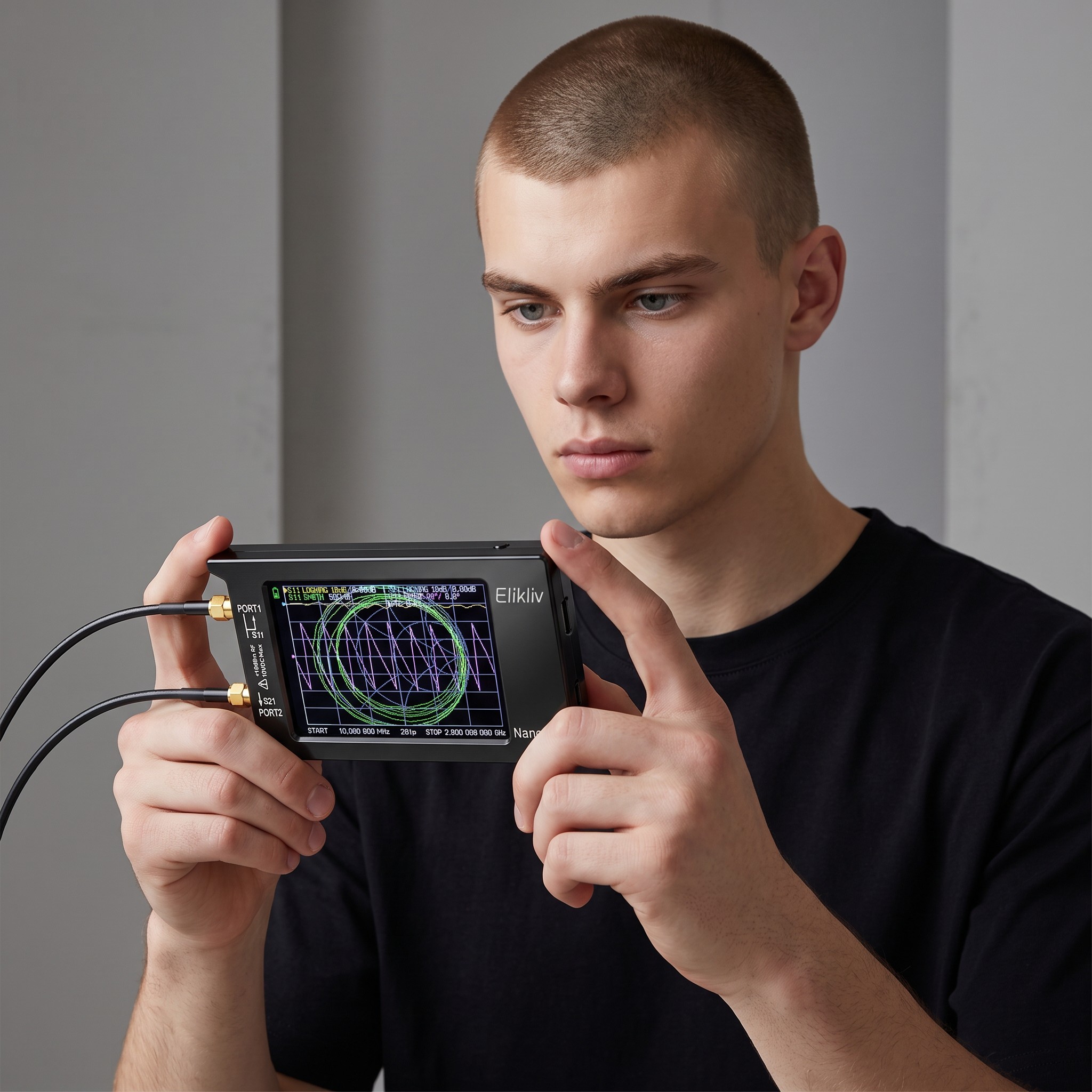

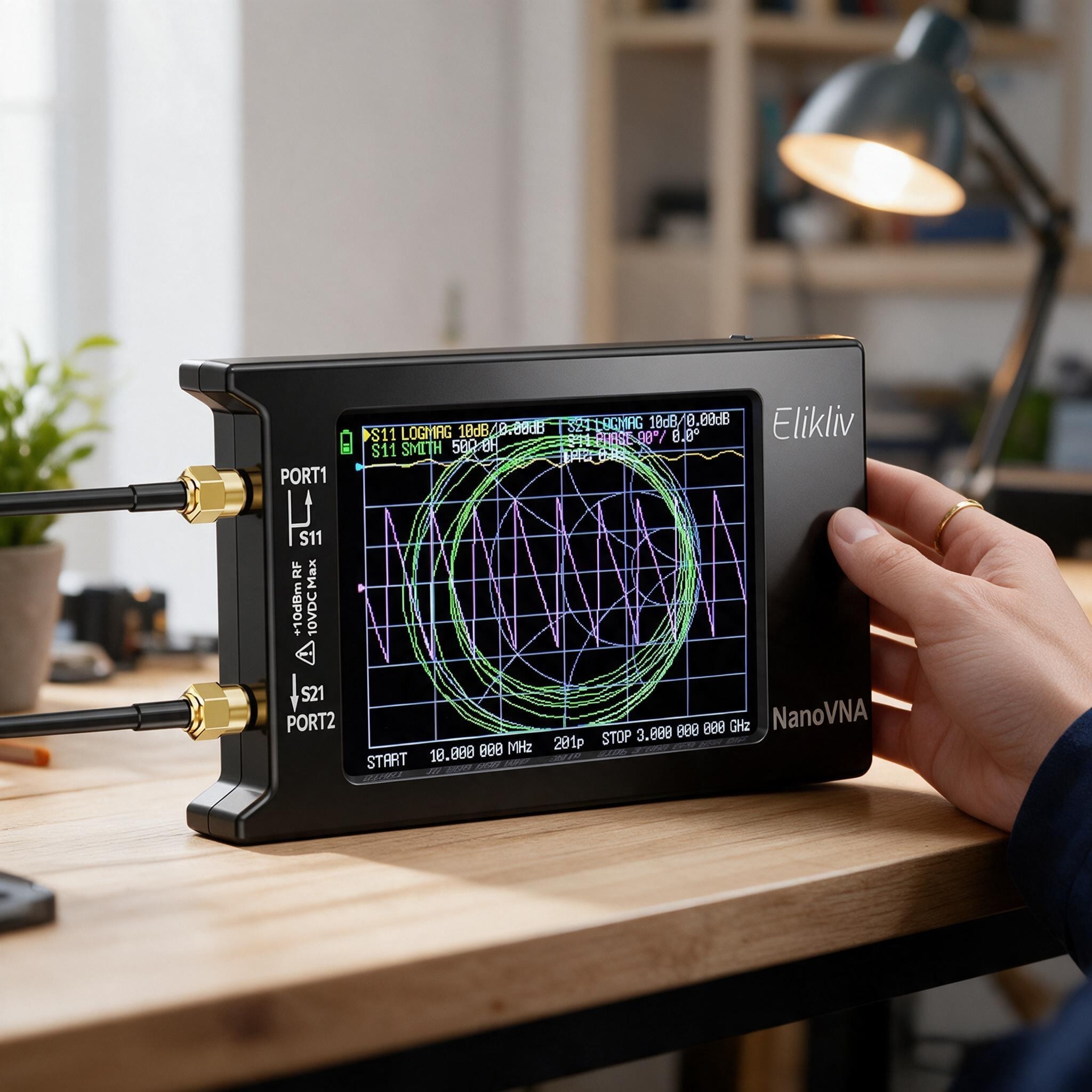

Der Vektor-Netzwerkanalysator Nano VNA-H4 V4.3 ist ein kompaktes Gerät zur Messung von Antennen, Kabeln, Filtern und anderen Hochfrequenzschaltungen. Er arbeitet im Frequenzbereich von 10 kHz bis 1,5 GHz und dient sowohl als Antennenanalysator als auch als Hilfsmittel zur Abstimmung des Antennentuners. An zwei SMA-Ports misst er die Parameter S11 und S21, sodass er sowohl Reflexion als auch Signalübertragung bewerten kann. Die Ergebnisse werden auf einem 4-Zoll-Touchscreen in Form von Grafiken, Smith-Diagrammen oder SWR-Werten angezeigt. Dank des eingebauten Akkus und des kompakten schwarzen Gehäuses kann er sowohl in der Werkstatt als auch direkt am Antennenstandort verwendet werden.

  • Frequenzbereich: 10 kHz – 1,5 GHz
  • Gemessene Größen: Parameter S11 und S21, Stehwellenverhältnis (SWR), Impedanz, Phase, Verzögerung, Smith-Diagramm
  • Display: 4" Touchscreen, Bedienung per Touch, Stylus oder Drehregler an der Seite des Geräts
  • Ports: PORT1 (S11) und PORT2 (S21) mit SMA-Anschlüssen, maximaler Eingang +10 dBm RF und 10 V DC
  • Messbereich: 70 dB (50 kHz – 300 MHz), 50 dB (300 – 600 MHz), 40 dB (600 – 900 MHz)
  • Frequenzgenauigkeit: < 0,5 ppm
  • RF-Ausgang: -13 dBm (maximal -9 dBm)
  • SWR des Ports: < 1,1
  • Stromversorgung: eingebaute wiederaufladbare Batterie 1950 mAh, Aufladung über USB-C
  • Schnittstelle: USB Typ C, CDC-Kommunikationsmodus (seriell)
  • Farbe: Schwarz
  • Verwendung: Messung von Antennen und Kabeln, SWR und Anpassung der Impedanz, Messung von Zweiband- und Dreiband-Duplexern, Portisolierung, Einfügedämpfung von Filtern
  • Packungsinhalt:
    • 1× Vektor-Netzwerkanalysator mit eingebauter Batterie 1950 mAh
    • 2× SMA Stecker-Stecker RG316 Kabel, 15 cm
    • 1× Datenkabel USB Typ-C
    • 1× Kabel USB-C – USB-C
    • 1× SMA-Kalibrierungssatz OPEN, SHORT und LOAD
    • 1× SMA Buchse-Buchse Adapter
    • 1× Touchpen
    • 1× Touchpad mit Schlaufe
    • 1× Übersicht über die Menüstruktur

Der Nano VNA-H4 V4.3 ist geeignet für Funkamateure, Techniker und Interessierte an Hochfrequenzelektronik, die die Eigenschaften von Antennen und Leitungen überprüfen müssen. Das Gerät ermöglicht es, die Resonanzfrequenz der Antenne, den SWR-Wert und die Impedanz im gesamten Bereich bis 1,5 GHz zu bestimmen. Die mitgelieferten Kalibrierungselemente und Verbindungskabel ermöglichen eine Kalibrierung und sofortige Messungen nach dem Auspacken. Der eingebaute Akku und das Laden über USB-C erleichtern die Arbeit außerhalb der Werkstatt. Dank der kompakten Abmessungen lässt sich der Analysator leicht zusammen mit anderem Messzubehör transportieren.
