Linearführungen
MGN-Schienen und abgestützte SBR-Wellen mit Wagen für CNC-Maschinen, 3D-Drucker und Automatisierung. Linearführungen setzen die Drehung des Motors in eine genaue, geradlinige Achsbewegung um. Größen von MGN7 bis MGN15 in Längen von 100 bis 800 mm und abgestützte Wellen SBR12–SBR20 in Sätzen von 800 bis 2200 mm, Wagen der Typen C und H.
Linearführungen
Jede Maschine, die sich entlang einer Achse bewegt — eine CNC-Fräse, ein 3D-Drucker, ein Plotter oder eine einfache Automatisierung — braucht etwas, das die Bewegung in der Geraden hält und die Kräfte quer zur Vorschubrichtung aufnimmt. Die Genauigkeit des Ergebnisses hängt deshalb nicht nur vom Motor ab, sondern vor allem davon, wie wenig Spiel die Führung hat. Spiel auf der Achse schreibt sich nämlich direkt in das Maß des Werkstücks oder in die Wände des Drucks ein.
MGN-Schienen sind Profilführungen mit einem Wagen, in dem Kugeln umlaufen. Die Zahl in der Bezeichnung ist die Breite der Schiene in Millimetern: MGN7 und MGN9 eignen sich für leichte Achsen von 3D-Druckern und kleinen Mechaniken, MGN12 und MGN15 tragen mehr und kommen dort zum Einsatz, wo zerspant wird. Die Schienen haben Befestigungsbohrungen in festem Raster, der Rahmen braucht also Löcher an den passenden Stellen und muss vor allem eben sein — eine Profilführung verzeiht die Unebenheit des Untergrunds nicht, sie überträgt sie auf die Bahn.
Wagen der Typen C und H unterscheiden sich in der Länge. Typ C ist kürzer und die übliche Wahl dort, wo wenig Platz ist. Typ H ist länger, hat mehr Kugeln im Umlauf und deshalb eine höhere Tragzahl und bessere Kippsicherheit — er lohnt sich bei langen Auslegern und dort, wo der Wagen Masse weit ab von der Schiene trägt.

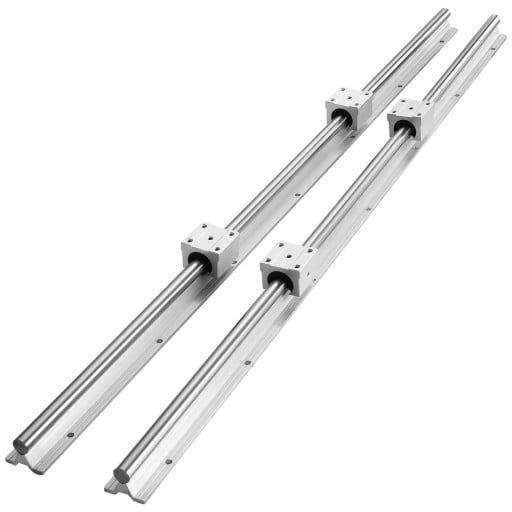

Abgestützte SBR-Wellen sind anders aufgebaut: eine Rundwelle, die auf ganzer Länge von einem Aluminiumprofil getragen wird und auf der ein offenes Lagergehäuse läuft. Sie sind günstiger, verzeihen einen ungenauen Rahmen eher und müssen dank der durchgehenden Abstützung auf längeren Achsen keine Durchbiegung fürchten. Dafür zahlen Sie mit geringerer Genauigkeit und größerer Empfindlichkeit gegenüber Schmutz.
Gehen Sie bei der Auswahl davon aus, wie lang der Hub sein soll und welche Kräfte an der Achse entstehen, und lassen Sie sich Reserve für die Befestigung des Wagens. Alle Führungen brauchen Schmierstoff und Sauberkeit — Späne und Staub in der Kugelbahn zerstören den Wagen schneller als jahrelanger Betrieb.
