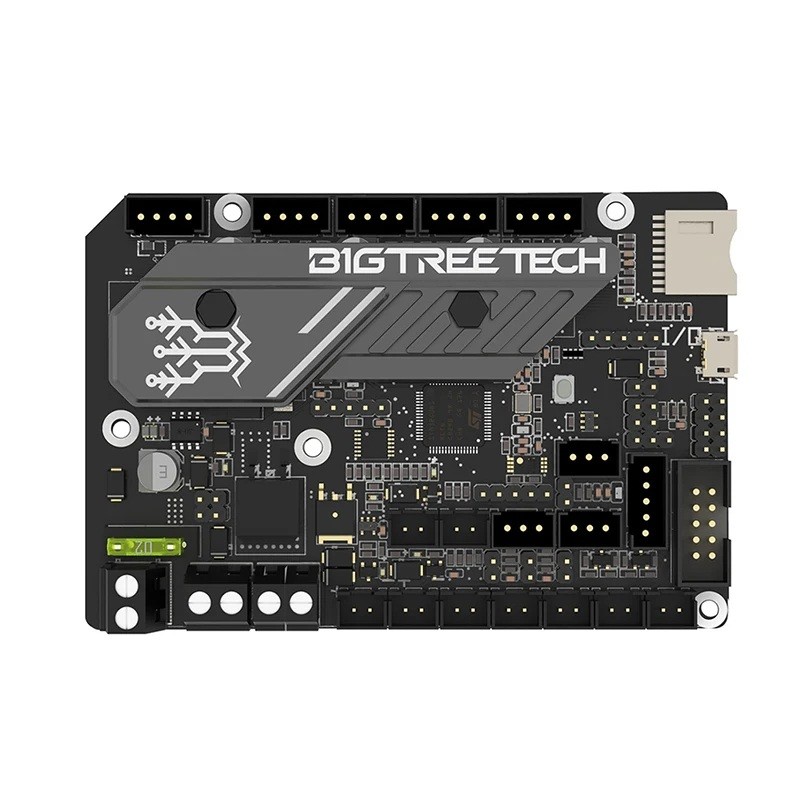

Steuerplatine für 3D-Drucker SKR MINI E3 V3.0 leiser Betrieb Kühler Trio Ventilatoren doppelte Z-Achse Schutzschaltungen
Die Steuerplatine SKR MINI E3 V3.0 ist eine modernisierte Generation von Platinen, die für Drucker mit direkter Kompatibilität zu beliebten Modellen, einschließlich der Ender-Serie und anderen Konstruktionen mit derselben Verdrahtung, entwickelt wurde. Das neue Design zeichnet sich durch verbesserte Kühlung, höhere Zuverlässigkeit, leiseren Betrieb und erweiterte Sicherheitsmerkmale aus. Dank des robusten Kühlers kann die Platine Wärme von empfindlichen Teilen viel effektiver abführen, was die Lebensdauer und Stabilität der Elektronik beim langfristigen Drucken erhöht.
Der Hauptsteuerchip der neuen Generation bietet ausreichend Leistung für eine schnelle Verarbeitung von Druckanweisungen und eine genauere Steuerung der Motoren. Die Platine ermöglicht eine sanfte Bewegung dank der integrierten leisen Treiber für Schrittmotoren, was zu einem deutlich leiseren Betrieb des gesamten Druckers führt. Zudem ist eine sensorlose Rückkehr zur Ausgangsposition integriert, die eine genauere Bestimmung der Nullposition ohne mechanische Schalter ermöglicht.
Ein wichtiges Merkmal ist die Unterstützung der doppelten Z-Achse, die eine stabilere Führung des Portals bei Druckern ermöglicht, die diese Funktion benötigen. Die Platine bietet drei Ausgänge zur Steuerung der Ventilatoren, wodurch die Kühlmodi besser an die Bedürfnisse des Druckers angepasst werden können. Zudem gibt es einen Schutzbereich für wichtige Komponenten, um Überhitzung oder gegenseitige Störungen zu vermeiden.
Das erweiterte Anschlussset umfasst Anschlüsse für Temperatursensoren, Schrittmotoren, Steuerdisplays, Endschalter und Optionen für automatisches Abschalten, Filamenterkennung sowie das Wiederherstellen des Drucks bei Stromausfällen. Die Verbindung zum Computer erfolgt über einen gängigen Kommunikationsport, der das Hochladen der erforderlichen Einstellungen und eine einfache Aktualisierung der Druckumgebung erleichtert. Die Platine ermöglicht die Steuerung des Drucks direkt von einer Speicherkarte.
Spezifikationen:
• Abmessungen der Platine: 103,75 x 70,25 mm
• Stromversorgung: 12–24 V
• Logikspannung: 3,3 V
• Motorsteuerung: integrierte leise Treiber
• Ausgänge für Motoren: X, Y, Z (doppelte Z), Extruder
• Ausgänge für Ventilatoren: 3
• Temperatursensoren: 2 Eingänge
• Unterstützte Schnittstelle für Displays: farbige und klassische Steuerpanels
• Unterstützung von Druckmodi von der Speicherkarte
• Unterstützung für automatisches Abschalten, Filamenterkennung und Druckwiederherstellung
Lieferumfang:
1x Steuerplatine SKR MINI E3 V3.0
Durch das innovative Design wurde der Abstand zwischen den Leistungselementen und der umgebenden Elektronik erhöht, was zu einem sichereren Betrieb beiträgt und das Risiko von Schäden durch Wärme minimiert. Die Platine ist so konzipiert, dass sie langfristiges Drucken ohne Leistungsschwankungen unterstützt und eine präzise Stabilität der Zahnradantriebe selbst bei sehr feinen Schritten bietet.
