Schnelle und präzise Positionierung des Werkstücks in zwei Achsen. Skala mit Teilung 0,01 mm, Hub 80 mm, Querverschiebung 75 mm und drei T-Nuten für sicheren Halt. Vollständige Beschreibung
Auf Lager
Lieferung 1,59 €
30 Tage Rückgaberecht
160,66 €
Sicherer Kauf Sicherer Kauf
Übersicht
Kreuzfrästisch Verschiebbar in zwei Achsen mit T-Nuten 18,5 x 10,2 cm Gusseisen Blau und Silber Für Stand- und Tischbohrmaschine und Fräse

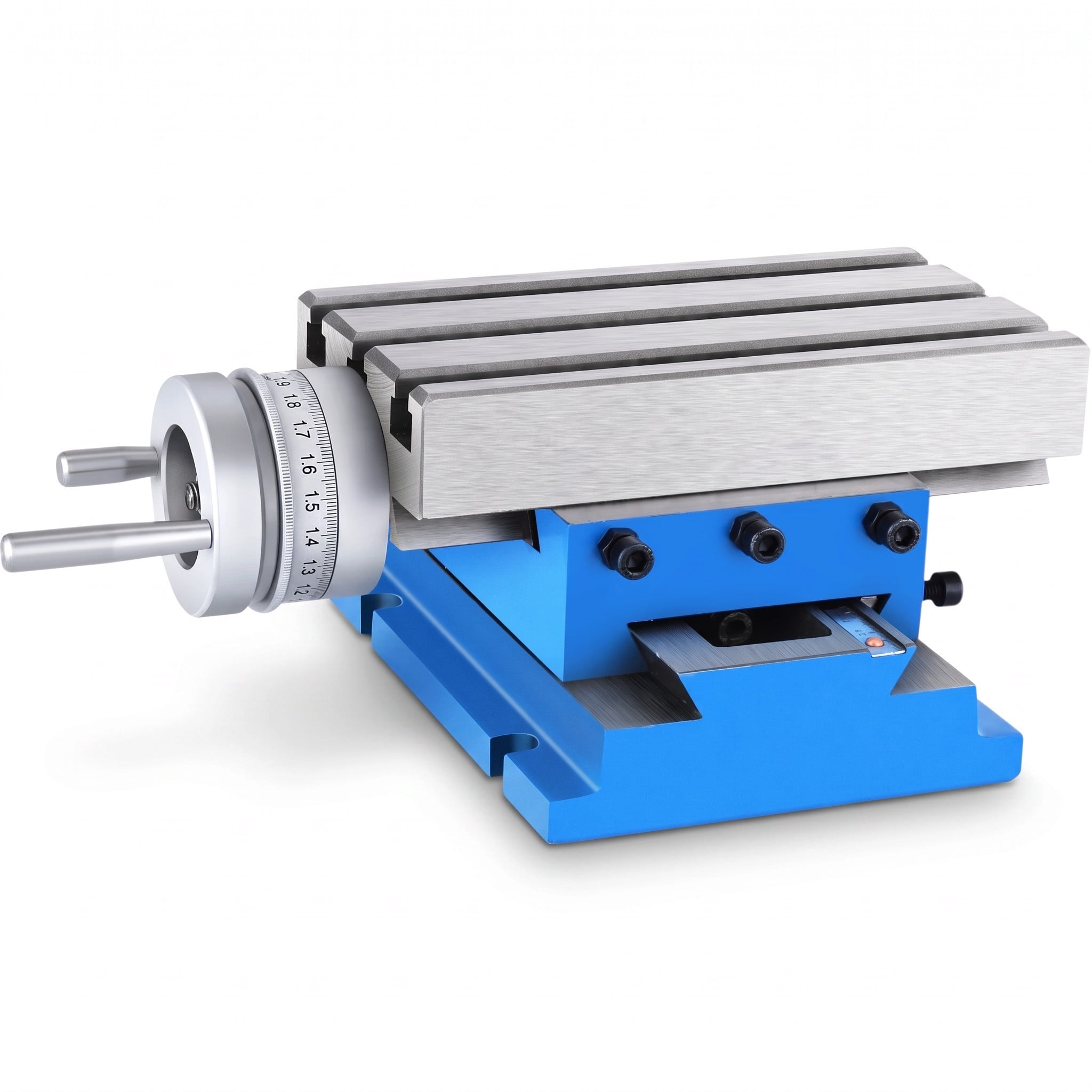

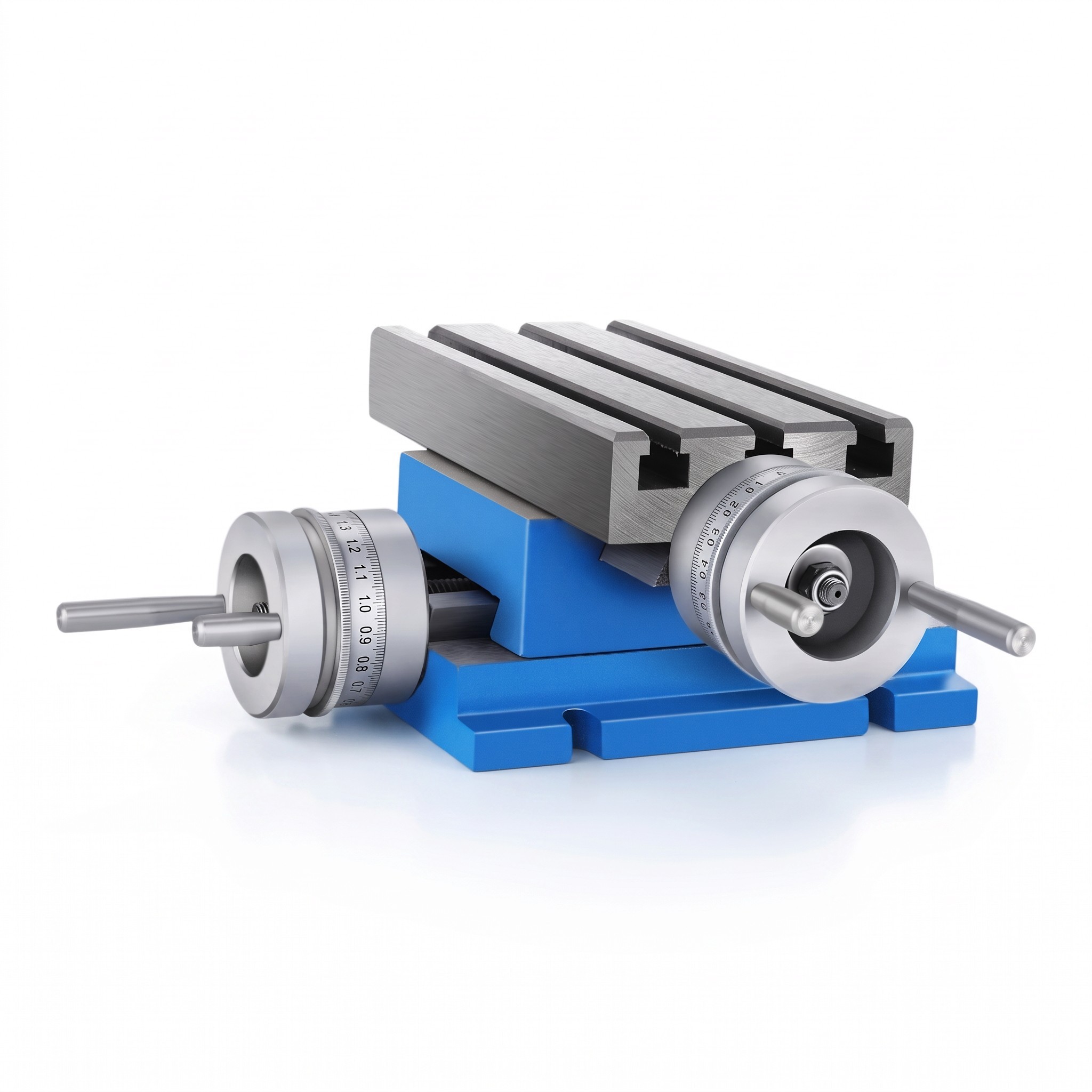

Der Kreuzfrästisch dient zur präzisen Positionierung des Werkstücks beim Bohren und Fräsen an einer Standbohrmaschine, Tischbohrmaschine oder kleinen Fräse. Die Arbeitsplatte mit den Abmessungen 18,5 x 10,2 cm lässt sich in zwei Achsen mithilfe von Handkurbeln verschieben, sodass Sie das Werkstück an die gewünschte Stelle bewegen können, ohne es neu spannen zu müssen. Die Kurbeln sind mit einer Skala mit Teilung 0,01 mm (0,0004 Zoll) ausgestattet, nach der die Position genau und wiederholbar eingestellt werden kann. Die Arbeitsplatte verfügt über drei T-Nuten zur Befestigung des Werkstücks, des Schraubstocks oder weiteres Zubehör. Die Gusseisenbasis verleiht dem Tisch Stabilität und reduziert Vibrationen während der Bearbeitung.

  • Arbeitsplatte – 18,5 x 10,2 cm mit drei T-Nuten.
  • Hub – 80 mm.
  • Querverschiebung – 75 mm.
  • T-Nuten – Breite 10 mm.
  • Spindelsteigung – 2 mm.
  • Skala – Teilung 0,01 mm / 0,0004 Zoll.
  • Arbeits Höhe – 102 mm.
  • Max. Werkstückgewicht – 30 kg.
  • Basisabmessungen – 17 x 13 cm.
  • Gewicht – 10,1 kg.
  • Material der Basis – Gusseisen.
  • Farbe – Blau und Silber.
  • Modell – MX-75.

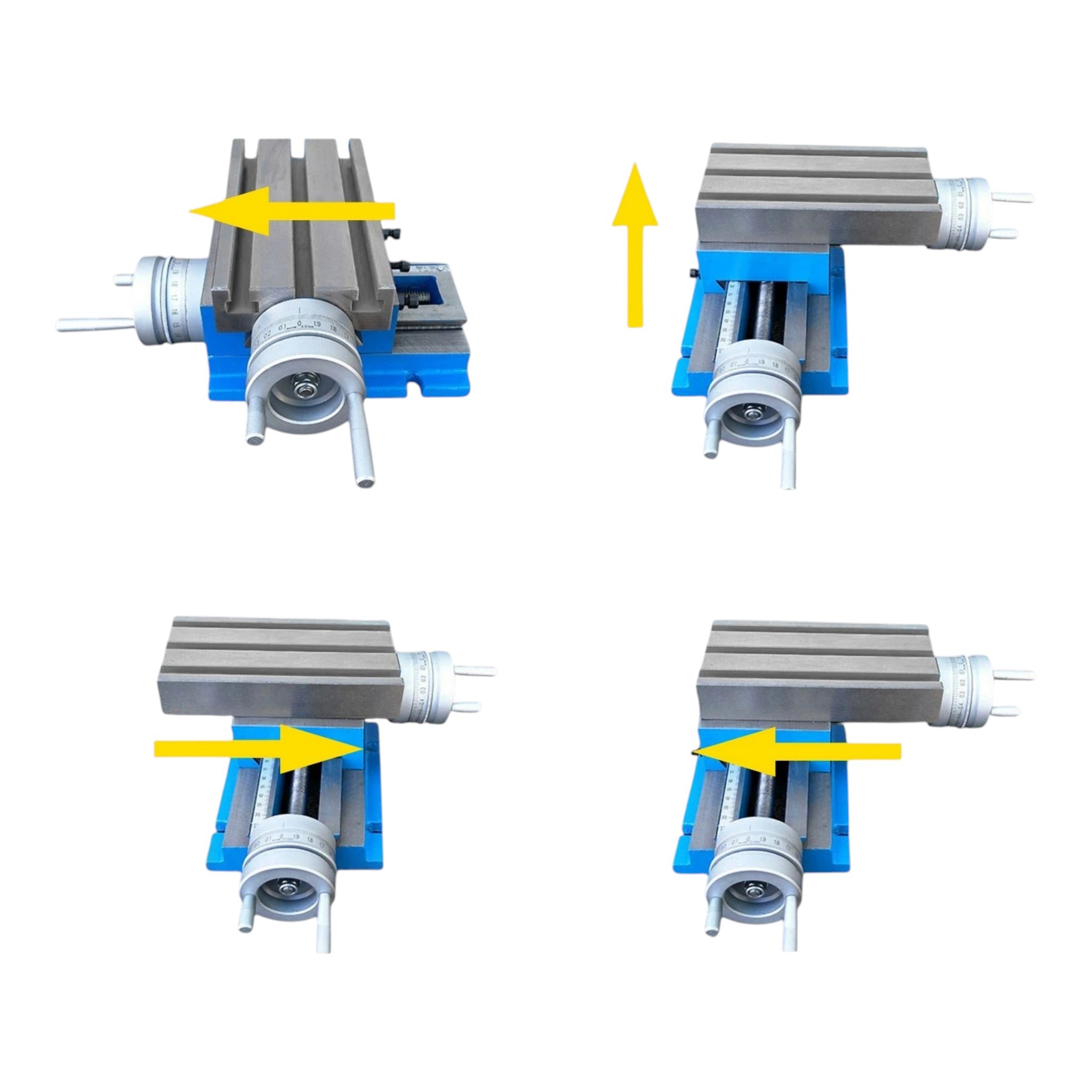

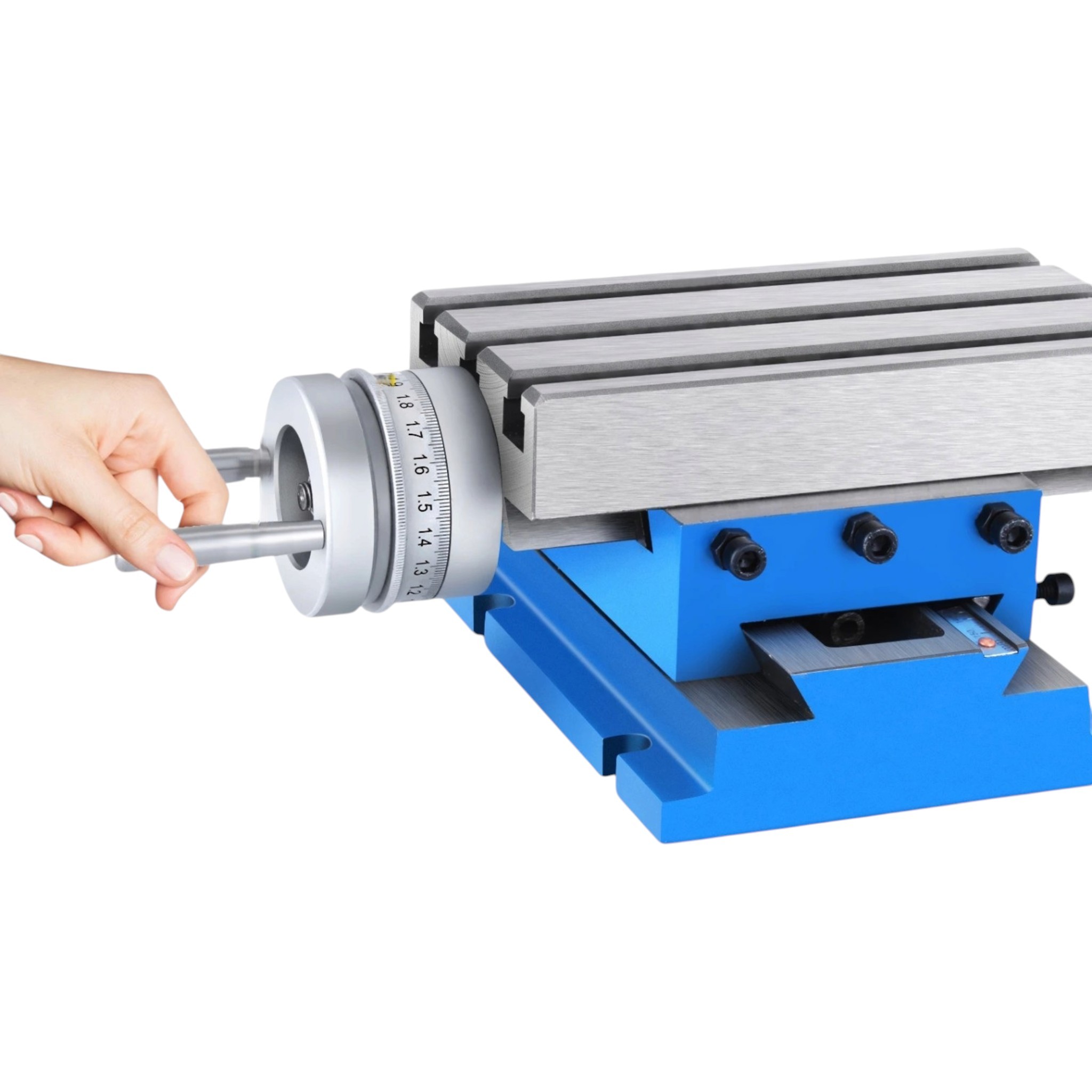

Der Tisch bewegt sich in beiden Achsen durch Drehen der Kurbeln, die an der Vorder- und Seitenfläche angebracht sind. Die Position des Tisches wird durch insgesamt sechs Schrauben gesichert, drei für die Bewegung vorwärts und rückwärts und drei für die Bewegung nach links und rechts. Nach der Positionseinstellung ziehen Sie die Schrauben fest, und der Tisch bleibt während der Bearbeitung fest an Ort und Stelle. Dadurch können Sie in einem Werkstück eine Reihe von Löchern in genauen Abständen bohren oder eine Nut in der erforderlichen Länge fräsen. Der Tisch kann ein Werkstück mit einem Gewicht von bis zu 30 kg tragen.

Die flache Unterseite der Basis ermöglicht es, den Tisch auf den Arbeitstisch der Standbohrmaschine oder Fräse zu stellen. Die niedrige Arbeits Höhe von 102 mm lässt mehr Platz zwischen dem Tisch und der Spindel der Maschine. Der Kreuztisch ist in der Werkstatt, bei Heimwerkerarbeiten, im Modellbau und in der kleinen Produktion nützlich, wo kleinere und mittelgroße Werkstücke bearbeitet werden müssen.

Überprüfen Sie vor der ersten Benutzung das Festziehen aller Schrauben und die Bewegung des Tisches in beiden Achsen. Halten Sie die Führungsflächen und Spindeln sauber und schmieren Sie sie regelmäßig leicht, damit sich der Tisch reibungslos bewegt. Entfernen Sie nach der Arbeit Späne und Materialreste aus den T-Nuten.

Packungsinhalt:

  • 1x Kreuzfrästisch MX-75

Der Kreuzfrästisch mit Verschiebung in zwei Achsen erweitert die Möglichkeiten der Stand- oder Tischbohrmaschine um präzise Positionierung und leichtes Fräsen. Die Skala an den Kurbeln ermöglicht die Einstellung der Werkstückposition ohne weitere Messungen. Drei T-Nuten bieten mehr Möglichkeiten zur Befestigung des Werkstücks und des Schraubstocks. Die Gusseisenbasis sorgt für Stabilität des Tisches auch bei längeren Arbeiten. Der Tisch ist für die heimische Werkstatt sowie für die handwerkliche Produktion geeignet.
