Digitaler Pinzetten-LCR-Messgerät 2in1 und ESR-Tester mit Kelvin-Klemmen, 100 kHz, 1,47" Display, USB-C, schwarz, für SMD- und Durchsteckbauteile

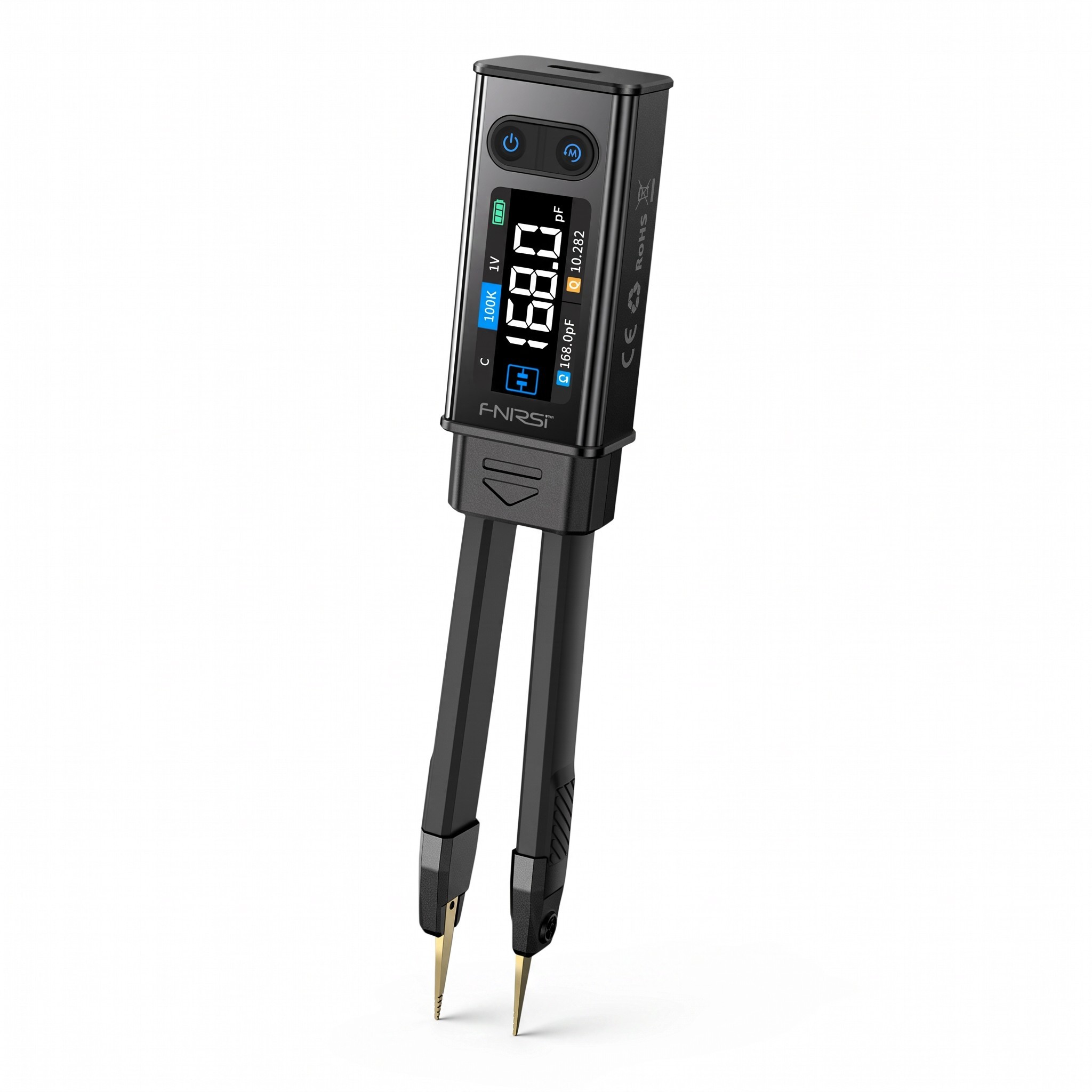

Der digitale Pinzetten-LCR-Messgerät 2in1 dient zur schnellen und präzisen Messung von Widerstand, Kapazität, Induktivität und ESR von elektronischen Bauteilen. Die 2in1 Konstruktion mit Pinzette und Kelvin-Klemmen ermöglicht das Messen von SMD-Bauteilen direkt auf der Platine. Er kann auch Durchsteckbauteile wie Elektrolytkondensatoren, Drosseln oder Widerstände messen. Das Gerät bietet 5 Testfrequenzen von 100 Hz bis 100 kHz und vier Ebenen des Testsignals 0,1 / 0,3 / 0,6 / 1,0 V RMS. Neben LCR-Messungen kann es Diodentests, Durchgangstests und Messungen von Gleichspannung bis ±30 V durchführen. Das schwarze kompakte Gehäuse mit einem farbigen 1,47" Display und magnetischer Halterung ist geeignet für den Elektronik-Service, die Entwicklung und die Heimwerkstatt.

  • Automatische Erkennung von Widerständen, Kondensatoren und Spulen (R/C/L) sowie manuelle Moduswahl
  • Gemessene Parameter: R, C, L, Z, X, D, Q, θ und ESR
  • Bereiche: Kapazität 1 pF–22 mF, Induktivität 1 µH–10 H, Widerstand 10 mΩ–10 MΩ
  • Grundgenauigkeit bis zu 0,5 % (je nach Bereich und gewählter Frequenz)
  • Testfrequenzen 100 Hz, 120 Hz, 1 kHz, 10 kHz und 100 kHz
  • Frequenzverteilung 100 Hz–100 kHz: Bauteilparameter im gesamten Bereich mit einem Tastendruck
  • Intelligente Sortierung nach Nennwert und Toleranz mit PASS/NG Bewertung und Stückzähler
  • Serielles äquivalentes Modell für niedrige Impedanzen und ESR-Messungen, paralleles Modell für hohe Impedanzen
  • Gleichzeitige Anzeige von zwei Messmodi auf einem Bildschirm für einen direkten Vergleich
  • Diodentest (Spannung in Durchlassrichtung bis 0,7 V), Durchgangstest und Messung von DC-Spannung ±30 V
  • Kurzschlusskalibrierung, Kalibrierung mit Widerständen
  • Farb-HD-Display 1,47" mit automatischer Bilddrehung je nach Handposition
  • Data Hold-Funktion, einstellbare Bildschirmhelligkeit und Ton
  • Wechselbare vergoldete Spitzen: gerade für präzise Messungen, gebogen für schwer zugängliche Stellen
  • Wiederaufladbarer Lithium-Akku 300 mAh mit einer Laufzeit von etwa 3 Stunden, Aufladung über USB-C
  • Automatische Abschaltung: nie / 5 / 15 / 30 Minuten
  • Menü in Englisch und Chinesisch
  • Abmessungen 31 × 170,7 × 20,3 mm, Gewicht ca. 60,8 g
  • Betriebstemperatur 0–50 °C, Lagertemperatur −20 bis 60 °C, Luftfeuchtigkeit ≤ 75 %

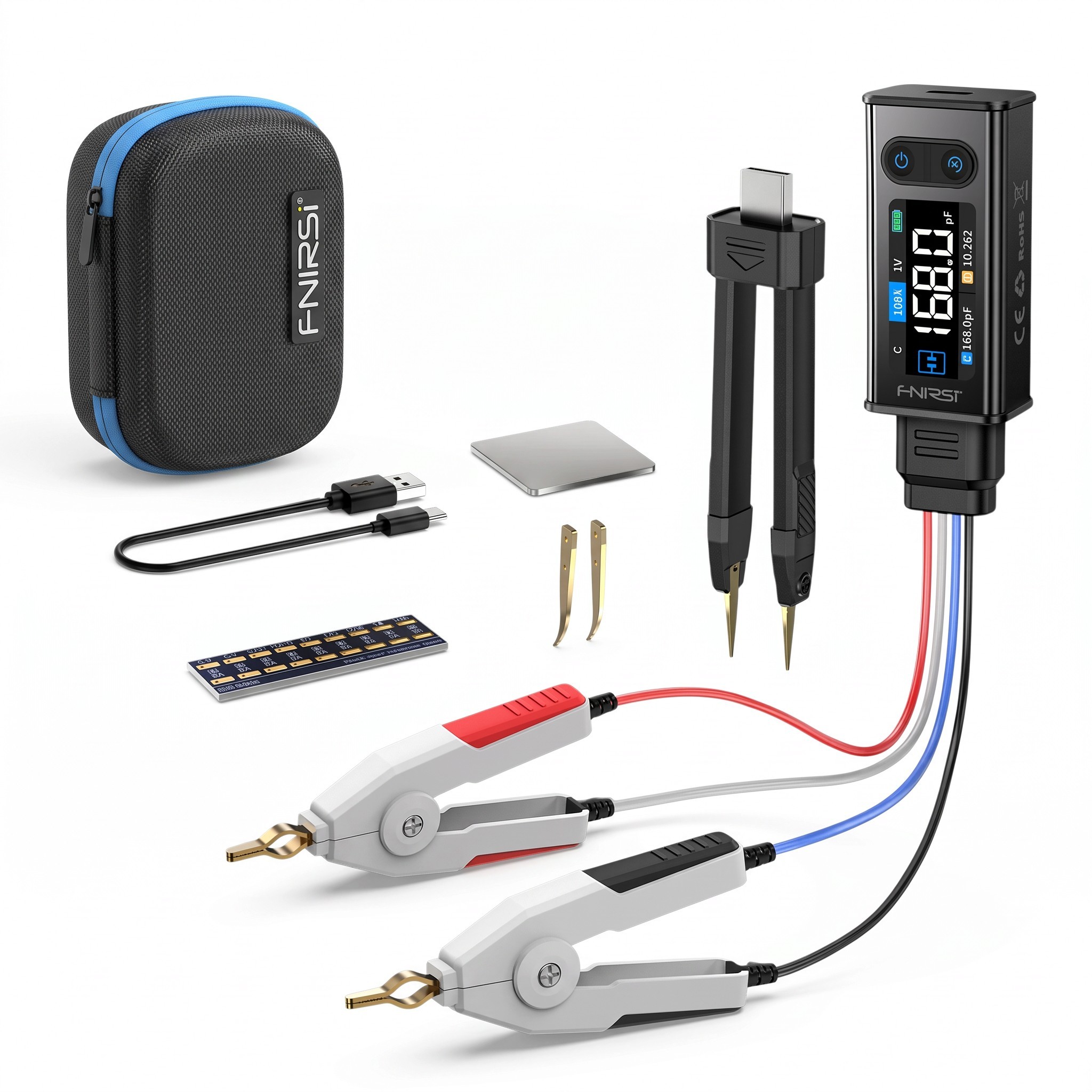

  • Packungsinhalt: Messgerät mit Pinzettenaufsatz, Kelvin-Testklemmen, Ersatz gebogene Spitzen, Kurzschlussplatte, Aufbewahrungstasche, Datenkabel USB-A/USB-C

Das Gerät kombiniert einen Pinzetten-Tester für SMD-Bauteile und ein LCR-Messgerät mit Kelvin-Klemmen in einem Gerät. Die Pinzette kann durch einfaches Herausziehen und Einstecken des Steckers gegen die Klemmen ausgetauscht werden. So können Sie schnell vom Messen auf der Platine zum Messen von Durchsteckbauteilen wechseln. Die Sortierfunktion und die Frequenzverteilung beschleunigen die Überprüfung einer größeren Anzahl von Kondensatoren, Spulen oder Widerständen. Das geringe Gewicht, die magnetische Halterung und die Stromversorgung durch den Akku erleichtern die Arbeit am Arbeitsplatz und darüber hinaus. Der Messgerät wird von Elektronik-Reparaturdiensten, Entwicklern, Technikern und fortgeschrittenen Heimwerkern geschätzt.
