Digitaler Oszilloskop 3in1 mit Multimeter und Signalgenerator, zweikanalig 100 MHz, 4,3" Touchscreen, schwarz, für Elektronik und Service

Oszilloskop 500 MSa/s, True RMS Multimeter 19.999 Ziffern und DDS Generator bis 10 MHz in einem Gerät. Akku 5000 mAh, Export von Wellenformen über USB. Vollständige Beschreibung
Auf Lager
Lieferung 1,59 €
30 Tage Rückgaberecht
360,66 €
Sicherer Kauf Sicherer Kauf
Übersicht
Digitaler Oszilloskop 3in1 mit Multimeter und Signalgenerator, zweikanalig 100 MHz, 4,3" Touchscreen, schwarz, für Elektronik und Service

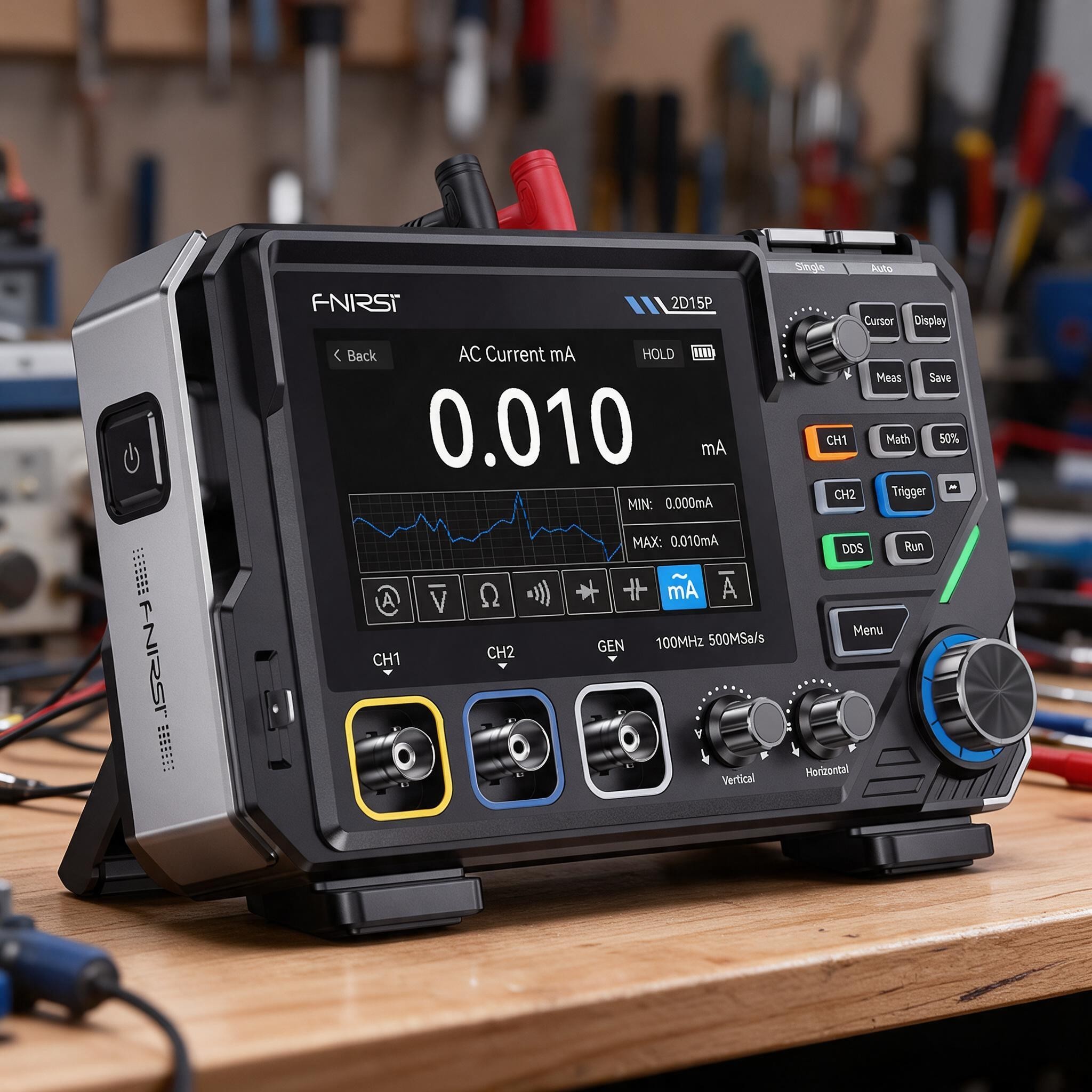

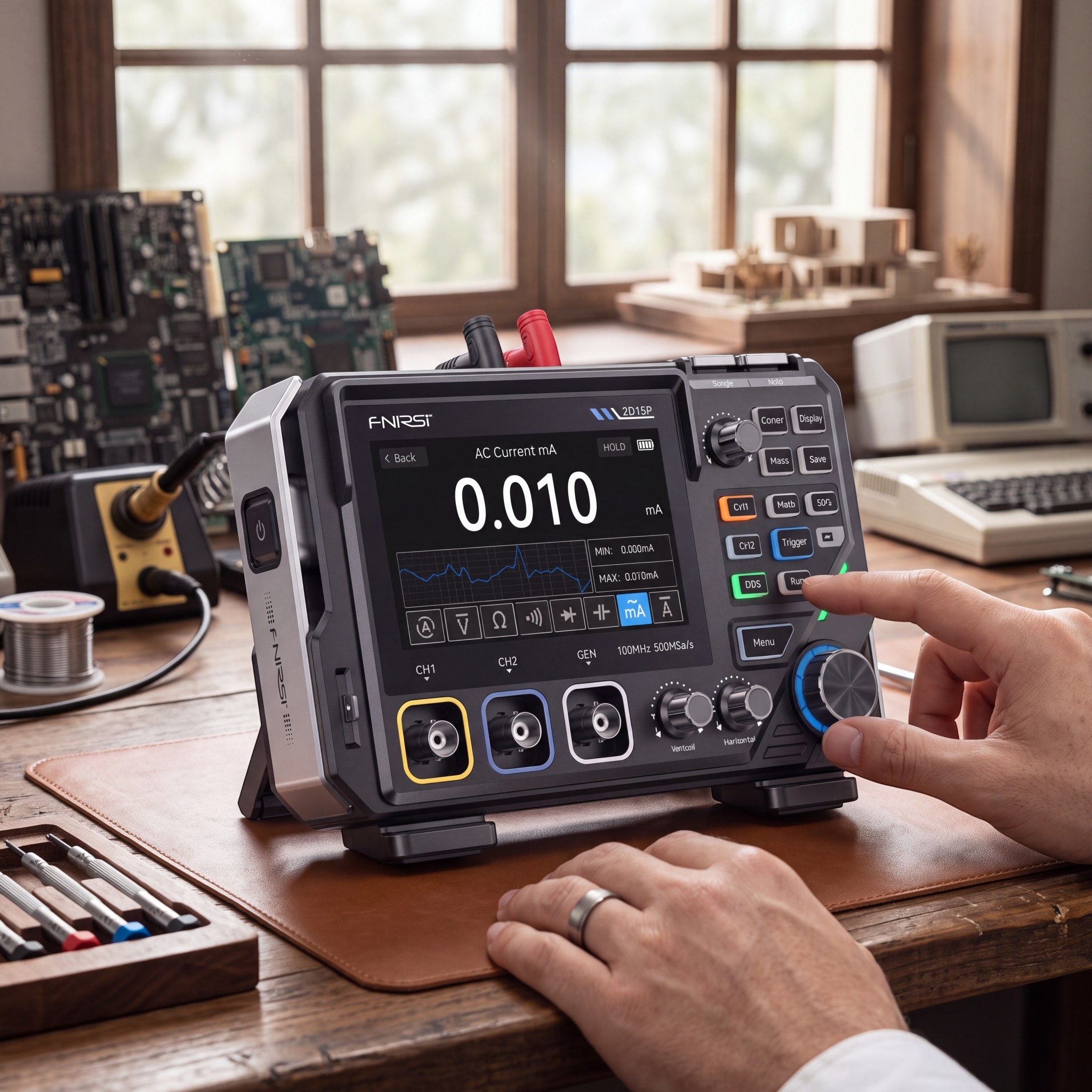

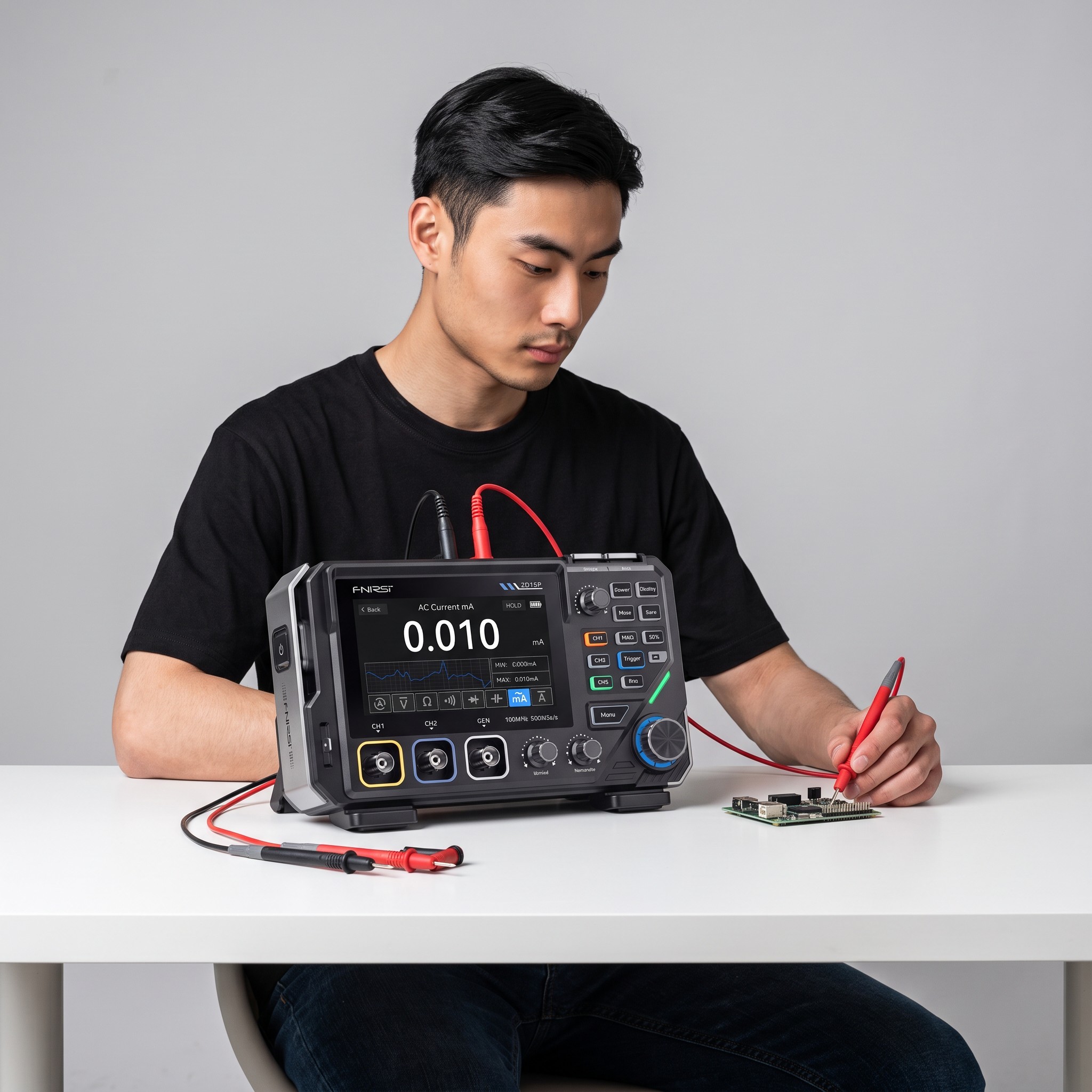

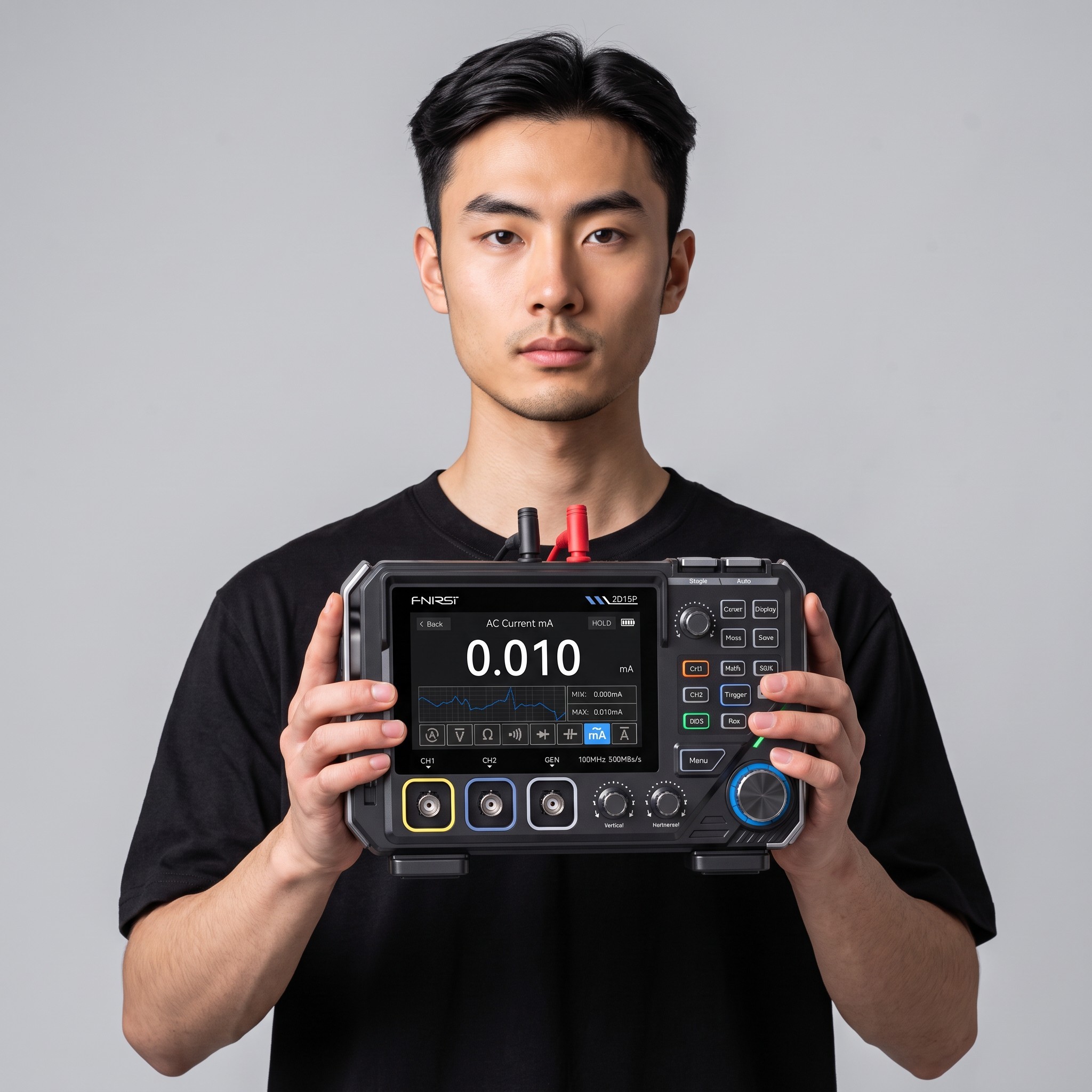

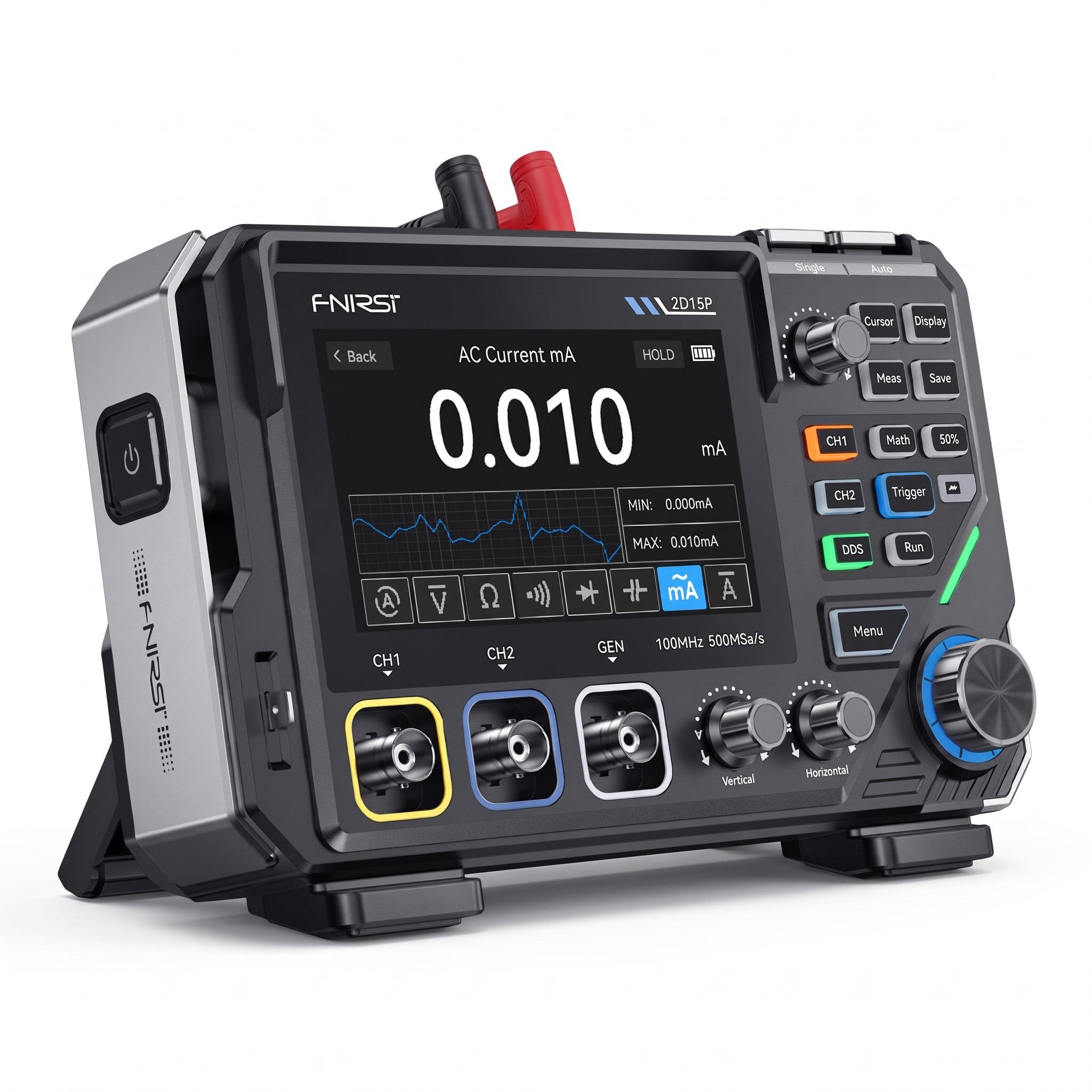

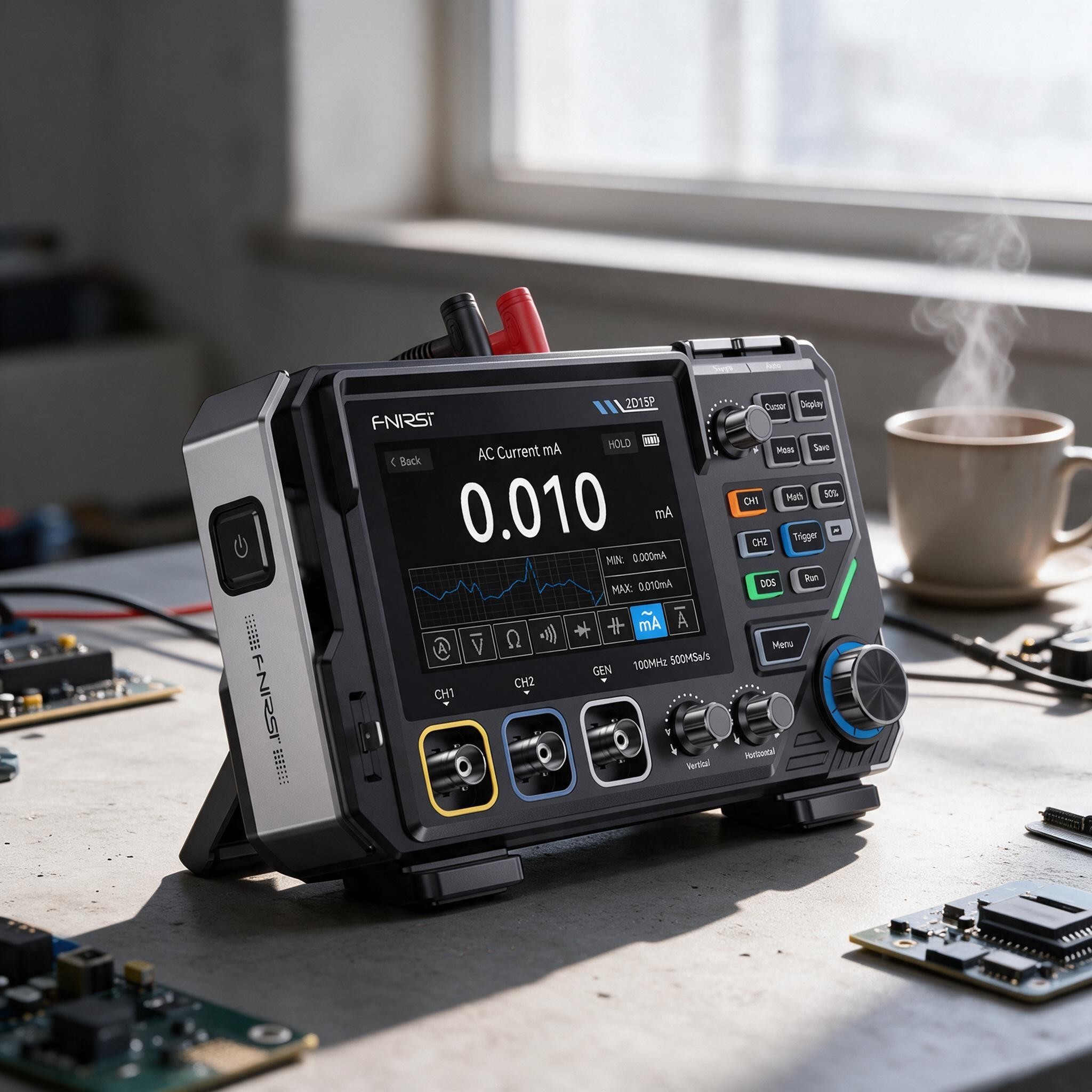

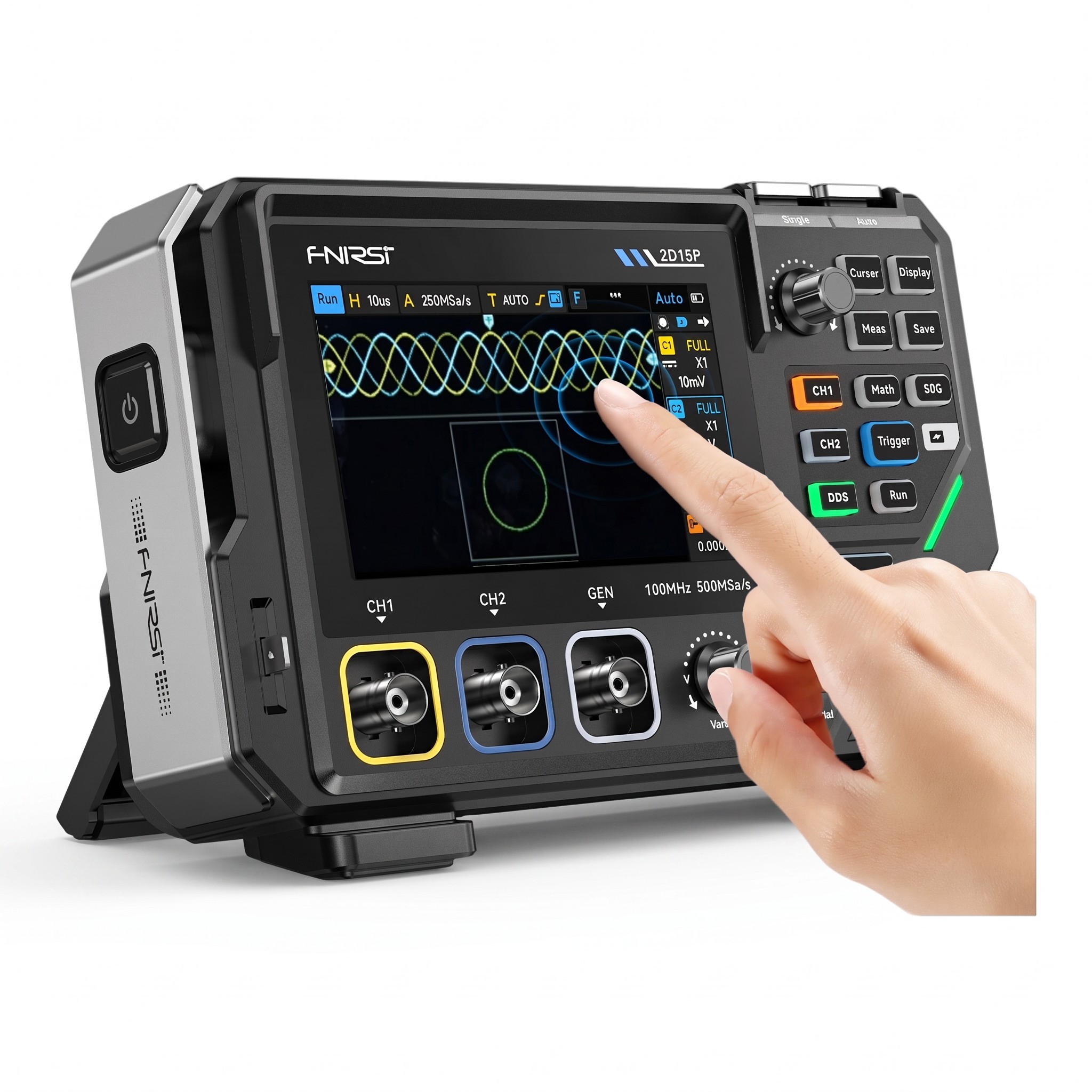

Der digitale Oszilloskop 3in1 vereint in einem kompakten Gerät einen zweikanaligen Oszilloskop, ein digitales Multimeter und einen Signalgenerator. Die analoge Bandbreite 100 MHz und die Abtastrate von 500 MSa/s ermöglichen eine präzise Erfassung und Analyse von Wellenformen bei der Entwicklung von Elektronik, im Service und in der Ausbildung. Die Steuerung kombiniert einen 4,3-Zoll kapazitiven Touchscreen mit physischen Tasten und Drehreglern. Dank des eingebauten wiederaufladbaren Akkus kann das Gerät sowohl am Arbeitsplatz als auch im Freien verwendet werden. Die schwarze Ausführung mit klappbarem Ständer hat die Abmessungen 23 × 11 × 16 cm und ein Gewicht von 1.100 g.

Hauptmerkmale

  • Oszilloskop mit 2 Kanälen: Bandbreite 100 MHz (ein Kanal) / 50 MHz (beide Kanäle), Abtastung 500 MSa/s
  • Speichertiefe 10K / 100K / 1M Punkte
  • Zeitskala 5 ns/Teil – 50 s/Teil, vertikale Empfindlichkeit 10 mV/Teil – 10 V/Teil
  • Eingangsimpedanz 1 MΩ, Kopplung AC/DC, maximale Eingangsspannung 800 V (mit Sonde ×10)
  • Bandbreitenbegrenzung auf 20 MHz für genauere Messungen von Ripple und Rauschunterdrückung
  • Trigger-Modi: automatisch, normal und einmalig; Trigger auf steigende, fallende oder beide Flanken
  • Punkt-, Vektor- und Farb (Farbtemperatur) Anzeige, 128 Graustufen, einstellbare Persistenz (min / 2 s / 5 s / 10 s / 20 s / 50 s / ∞)
  • Abtastrate von bis zu etwa 1.200 Wellenformen pro Sekunde zur Erfassung abnormaler Signale
  • 13 gemessene Parameter (z.B. RMS, Vpp, Frequenz, Periode, Tastverhältnis) und Cursor-Messung
  • 6 mathematische Operationen: A+B, A−B, A×B, A/B, −A, |A| im Zeit- und Frequenzbereich
  • True RMS Multimeter 19.999 Ziffern: Gleichspannung bis 1000 V, Wechselspannung bis 750 V, AC/DC Strom bis 9,999 A, Widerstand 1,9999 kΩ – 19,999 MΩ, Kapazität 9,999 nF – 99,99 mF, Dioden- und Durchgangstest
  • Grafische Anzeige des Mess-Trends mit MIN/MAX Werten und HOLD-Funktion
  • Ein-Kanal DDS Signalgenerator 0–10 MHz, Amplitude 0,1–3,0 Vpp, Tastverhältnis 0–100 %
  • 9 Wellenformen des Generators: Sinus, Rechteck, Dreieck, Gleichspannung, Rauschen, Halbwelle, Vollwelle, positiver und negativer Treppenimpuls
  • Erfassung und Export von Wellenformen über USB, Firmware-Updates

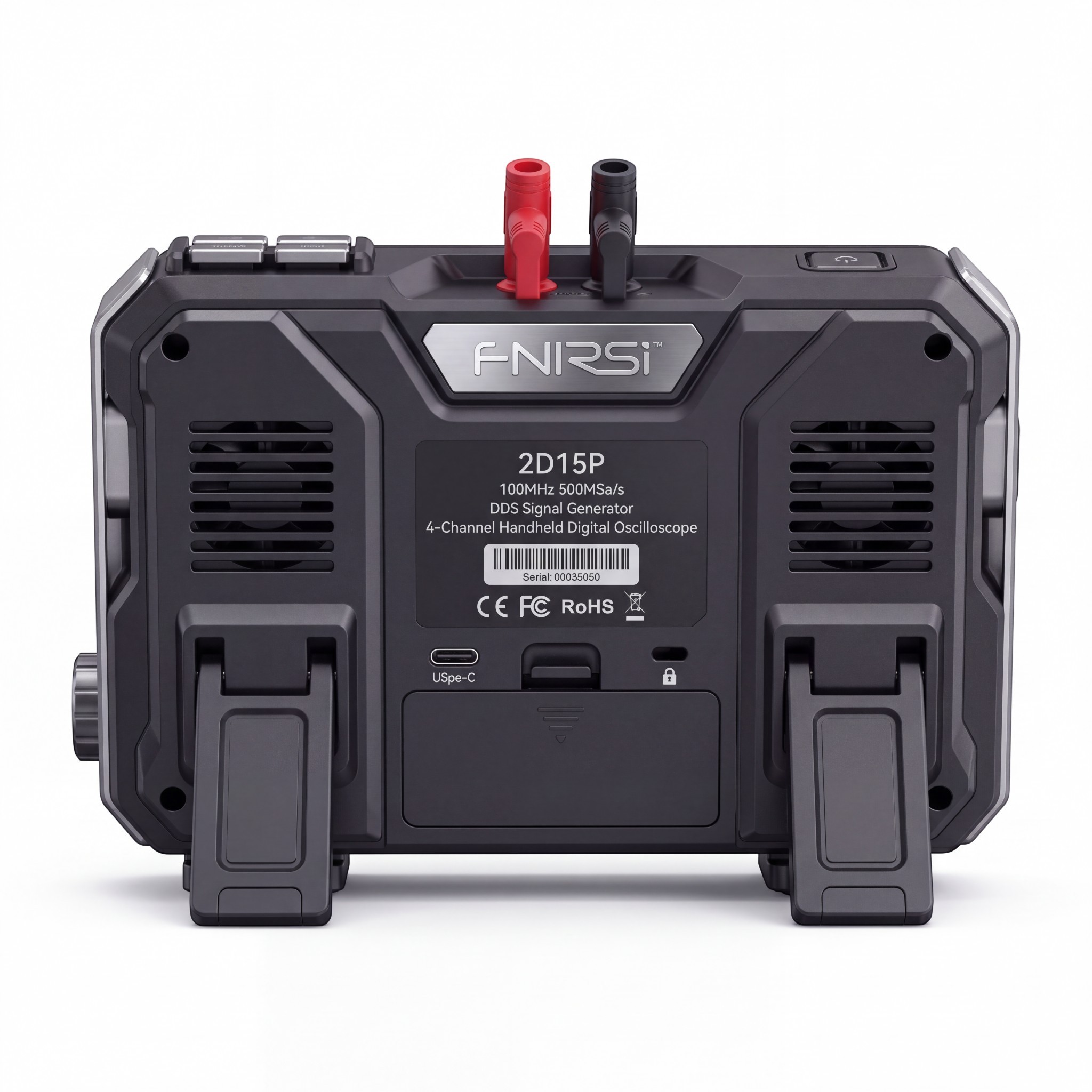

  • Wiederaufladbarer Lithium Akkumulator 5000 mAh mit USB-C Ladeanschluss, automatische Abschaltung nach 15/30/60 min

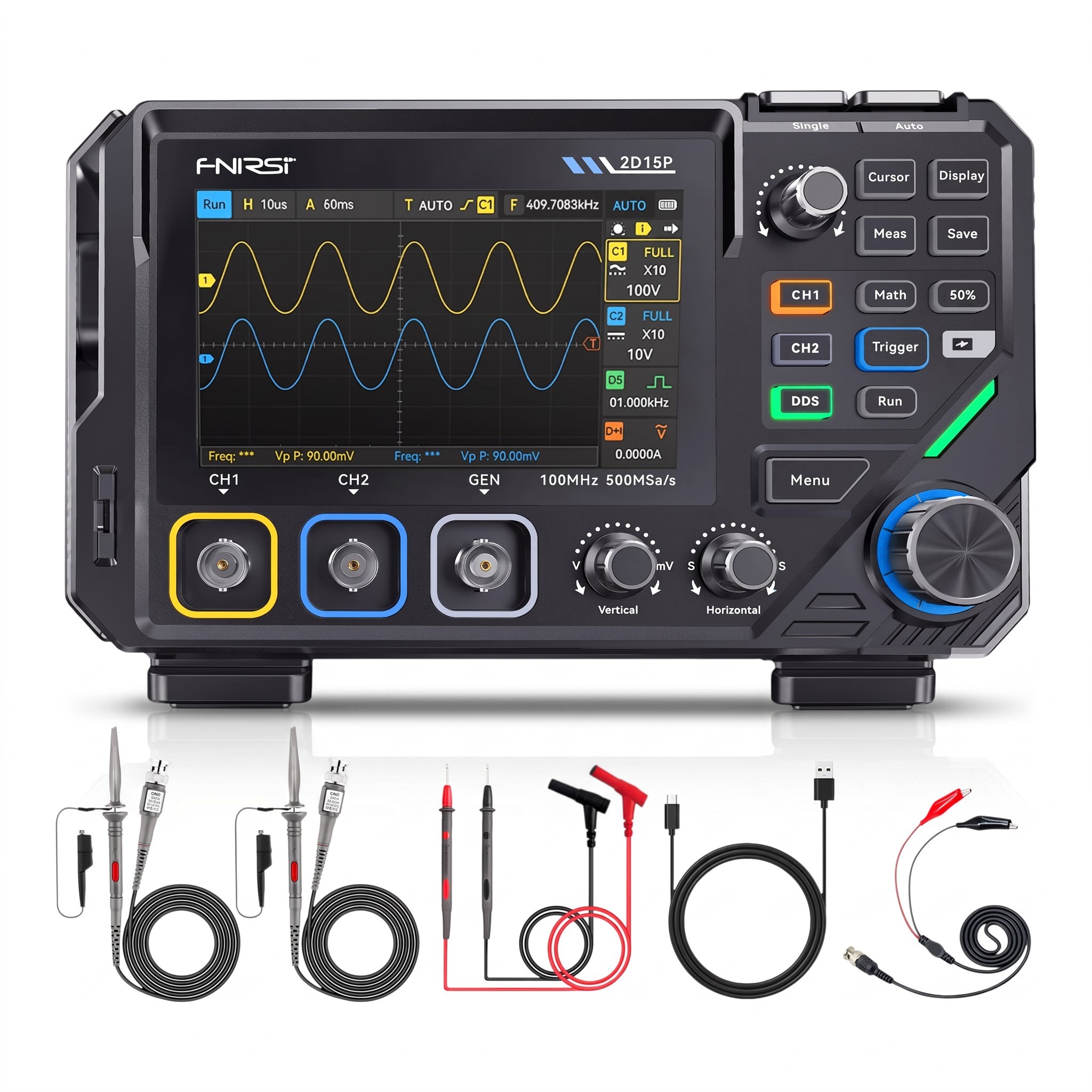

  • Packungsinhalt: 1× Oszilloskop mit Multimeter und Generator, 2× Oszilloskopsonde P6100, 1× Messspitzen für Multimeter, 1× BNC-Kabel mit Krokodilklemmen, 1× USB-A auf USB-C Kabel, 1× Benutzerhandbuch

Das Gerät ersetzt drei separate Messgeräte und spart Platz auf dem Schreibtisch. Der Oszilloskop-Teil dient zur Abstimmung von Schaltungen, zur Überwachung von Wellenformen und zur Messung von Ripple in Stromversorgungen. Das Multimeter mit Strommessung bis 9,999 A und Kapazität deckt gängige Servicemessungen ab. Der integrierte Generator ermöglicht es, ein Testsignal in den zu messenden Schaltkreis einzuspeisen, ohne zusätzliches Equipment. Es eignet sich für die Entwicklung von Elektronik, die Wartung von Geräten, Forschung, Ausbildung und Messungen im Freien.
