BMS Schutzplatine für DALY Batterien 7S bis 24S 40 A 125 x 66 x 15,8 mm CAN/485 und UART Ports mit NTC-Sensor Rot für Elektroroller
Sie haben bereits die maximal verfügbare Stückzahl im Warenkorb.

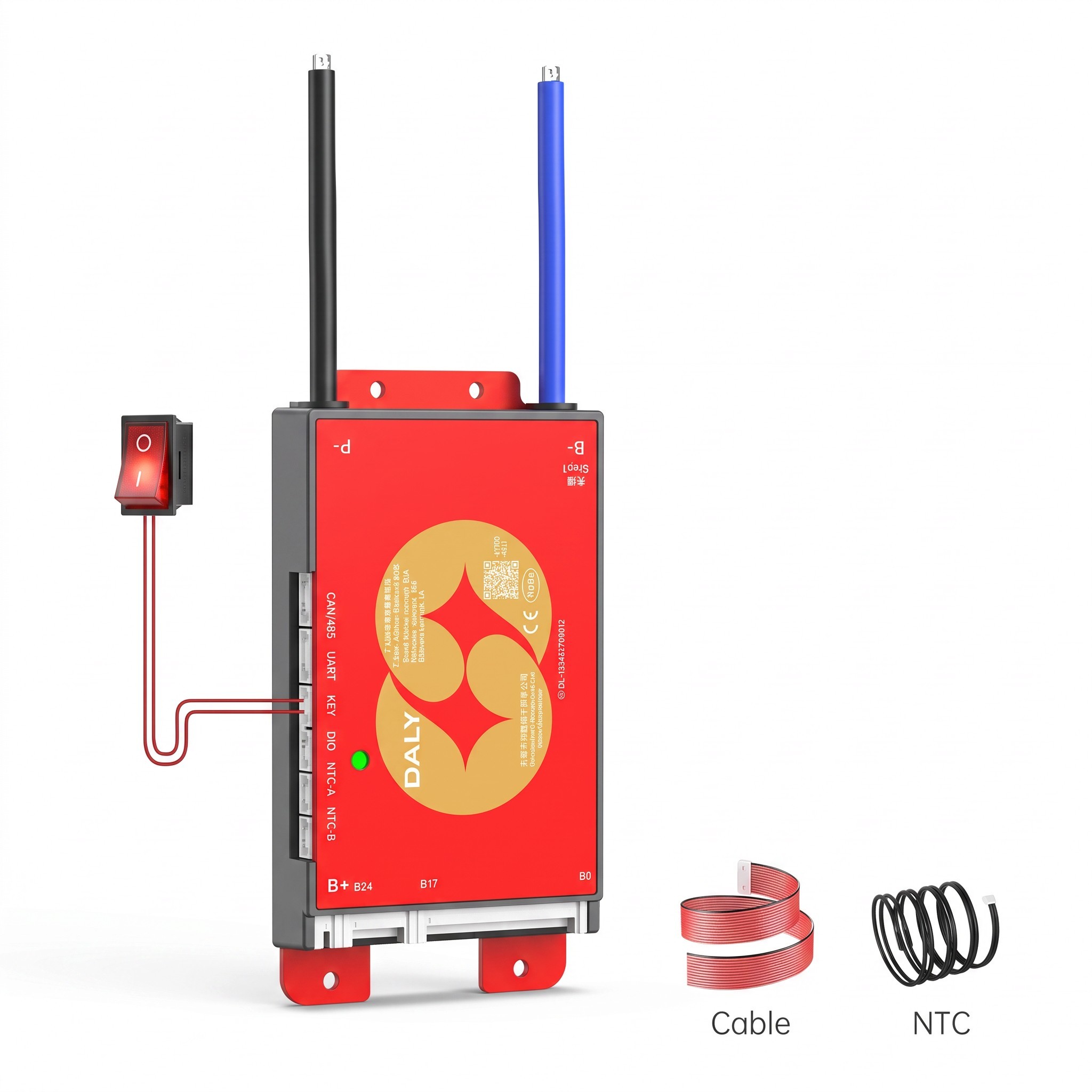

Die BMS Schutzplatine DALY dient der Verwaltung und dem Schutz der Batterie eines Elektrorollers. Sie unterstützt ein breites Spektrum an Konfigurationen 7S bis 24S, also Batterien, die aus 7 bis 24 Zellen in Serie bestehen. Das Modul ist für einen Nennstrom von 40 A ausgelegt. Die Abmessungen 125 x 66 x 15,8 mm ermöglichen die Unterbringung der Platine im Batteriefach ohne großen Platzbedarf. Das rote Gehäuse mit beschrifteten Ports und Montageschrauben erleichtert den Anschluss und die Befestigung.
- Konfiguration 7S bis 24S: Die Platine bedient Batterien mit 7 bis 24 in Serie geschalteten Zellen, sodass sie sowohl für niedrigere als auch für höhere Spannungsvarianten von Elektroroller-Batterien verwendet werden kann.
- Nennstrom 40 A: Vergleichen Sie diesen Wert vor der Montage mit dem maximalen Stromverbrauch des Motors und der Steuereinheit.
- Flaches Gehäuse: Die Abmessungen 125 x 66 x 15,8 mm erleichtern die Unterbringung der Platine neben den Zellen im Batteriefach.
- CAN/485 und UART Ports: Dienen zur Datenverbindung mit anderen Geräten und sind mit Beschriftungen an der Seite des Gehäuses gekennzeichnet.
- Temperaturmessung: Über die Ports NTC-A und NTC-B können Temperatursensoren angeschlossen werden, die zur Überwachung der Batterietemperatur dienen.
- Schalter am KEY-Port: Der beiliegende Schalter wird an den KEY-Port angeschlossen und ermöglicht die Steuerung des Moduls.
- DIO-Port: Ein weiterer Anschluss für die Erweiterung der Konfiguration je nach spezifischer Anwendung.
- Stromanschluss: Der schwarze Draht P- und der blaue Draht B- dienen zum Anschluss an die Batterie und die Last. Der Punkt B+ ist am Gehäuse gekennzeichnet und die farbliche Kennzeichnung der Drähte hilft beim korrekten Anschluss.
- Verbindungen für Zellen: An der Unterseite des Gehäuses befinden sich Anschlüsse für das Kabel, das zu den einzelnen Zellen der Batterie führt.
- Statusanzeige: Die grüne LED am Gehäuse signalisiert den Status des Moduls.
- Befestigung: Halterungen mit Löchern an beiden Enden des Gehäuses ermöglichen eine feste Verschraubung der Platine im Batteriefach.
Packungsinhalt:
- 1x BMS Schutzplatine DALY 7S bis 24S 40 A
- 1x Kabel zum Anschluss der Zellen
- 1x NTC-Temperatursensor
- 1x Schalter
Die Platine DALY 7S bis 24S mit 40 A ist geeignet für den Zusammenbau oder die Reparatur einer Batterie für Elektroroller mit einer größeren Anzahl von Zellen. Die kompakten Abmessungen 125 x 66 x 15,8 mm erleichtern die Montage auch in engen Räumen. Dank der CAN/485 und UART Ports kann die Platine in ein System mit Datenkommunikation integriert werden. Das Paket enthält neben der Platine auch ein Kabel zum Anschluss der Zellen, einen NTC-Temperatursensor und einen Schalter. Überprüfen Sie vor der Installation, ob die Anzahl der Zellen und der Stromverbrauch der Batterie den Parametern des Moduls entsprechen.
