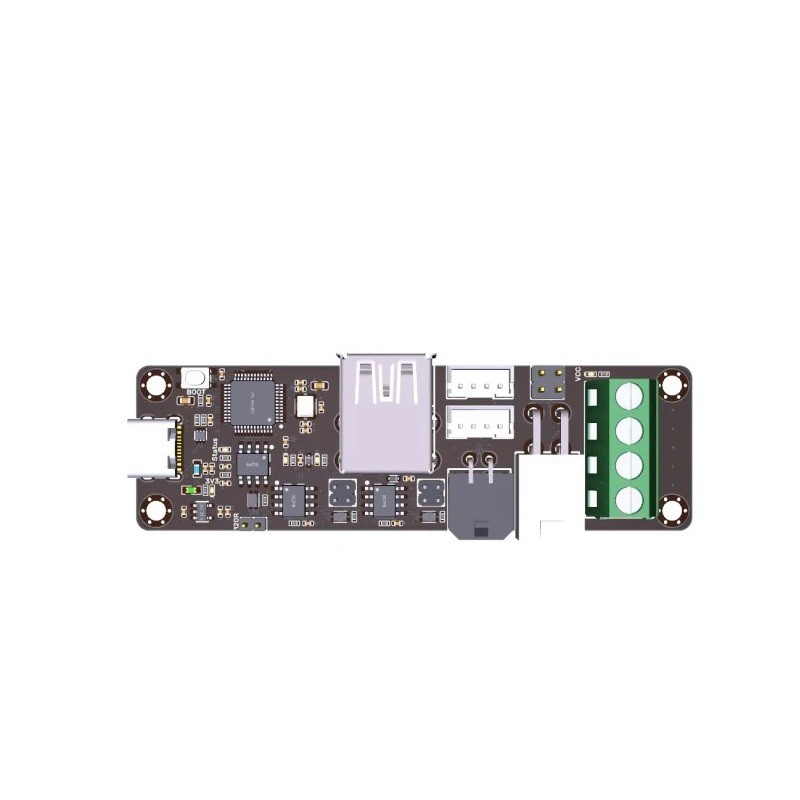

Adapter U2C V2.1 mit drei CAN-Ausgängen zur Umwandlung von USB in das CAN-Bus-System
Der Adapter U2C V2.1 dient als Konverter zwischen dem USB-Port und dem industriellen CAN-Bus-System, wodurch die Verkabelung moderner 3D-Drucker mit Klipper-Firmware erheblich vereinfacht wird. Der CAN-Bus (Controller Area Network) ist ein Kommunikationssystem, das in der Industrie verwendet wird und einen langen Datentransfer, hohe Störfestigkeit, niedrige Latenz und den Anschluss mehrerer Geräte an eine Leitung ermöglicht. U2C V2.1 kann diese Funktionalität auf gängige Heimdrucker erweitern und ermöglicht so einen stabileren Betrieb, präzisere Steuerung und eine sauberere Kabelverlegung.
Diese Version ist mit drei separaten CAN-Ausgängen ausgestattet, die das parallele Anschließen mehrerer Module, wie z.B. EBB36 CAN- oder EBB42 CAN-Boards, sowie anderer Erweiterungskomponenten erleichtern. Der Adapter enthält einen Schutz gegen elektrostatische Entladung (ESD), sodass der USB-Port und die angeschlossenen Geräte nicht beschädigt werden. Die ENIG-Oberflächenbehandlung der Platine sorgt für eine lange Lebensdauer, hohe Leitfähigkeit und zuverlässige Beständigkeit gegen Oxidation.
U2C V2.1 arbeitet im Spannungsbereich von 12–24 V und seine Anschlüsse sind übersichtlich angeordnet: USB-C-Port, Eingangs-CAN-IN, drei Ausgänge CAN-OUT, Anzeige-Punkte, Stromanschlüsse und Schutzschaltungen. Der Adapter kann auch zur Aktualisierung der Firmware von Geräten verwendet werden und unterstützt die Konfiguration im Klipper-System. Er ist ideal für die Verbindung von Raspberry Pi, Octopus PRO Steuerplatinen und Extruder-CAN-Modulen – das Ergebnis ist eine deutlich einfachere und professionellere Verkabelung des gesamten Druckers.
Installation
1) Schließen Sie den Adapter über USB-C an das Raspberry Pi an.
2) Schließen Sie die Stromversorgung von 12–24 V gemäß der auf den Klemmen angegebenen Polarität an.
3) Schließen Sie den Hauptzweig des CAN-Busses an den Eingang CAN-IN an.
4) Schließen Sie die Module (z.B. EBB36 oder EBB42) an die drei CAN-OUT-Ausgänge an.
5) Überprüfen Sie die Befestigung der Drähte und die korrekte Verlegung der Kabel.
6) Stellen Sie im Klipper die Identifikation der CAN-Geräte ein und vervollständigen Sie die Konfiguration.
Erklärung der Abkürzungen
CAN – Datenkommunikationsbus mit hoher Störfestigkeit und niedriger Latenz.
USB-C – universeller Anschluss für Stromversorgung und Datenübertragung.
ESD – Schutz gegen elektrostatische Entladung.
ENIG – vergoldete Oberflächenbehandlung von Leiterplatten für höhere Präzision und Lebensdauer.
Kompatibilität
Kompatibel mit EBB36 CAN-, EBB42 CAN-, Octopus PRO-Platinen, Hauptplatinen mit CAN-Bus-Unterstützung, Raspberry Pi und anderen Modulen, die CAN-Kommunikation im Rahmen von Klipper verwenden. Es können mehrere Geräte gleichzeitig angeschlossen werden.
Lieferumfang
1× Adapter U2C V2.1 (3 CAN-Ausgänge)
U2C V2.1 ist ein zuverlässiges und effektives Element, das die Stabilität und Einfachheit der Verkabelung moderner 3D-Drucker erheblich verbessert.
